第一種電気工事士 2021年午前問43: (3)で示す部分に使用するCVTケーブルとして、適切なものは。

Question

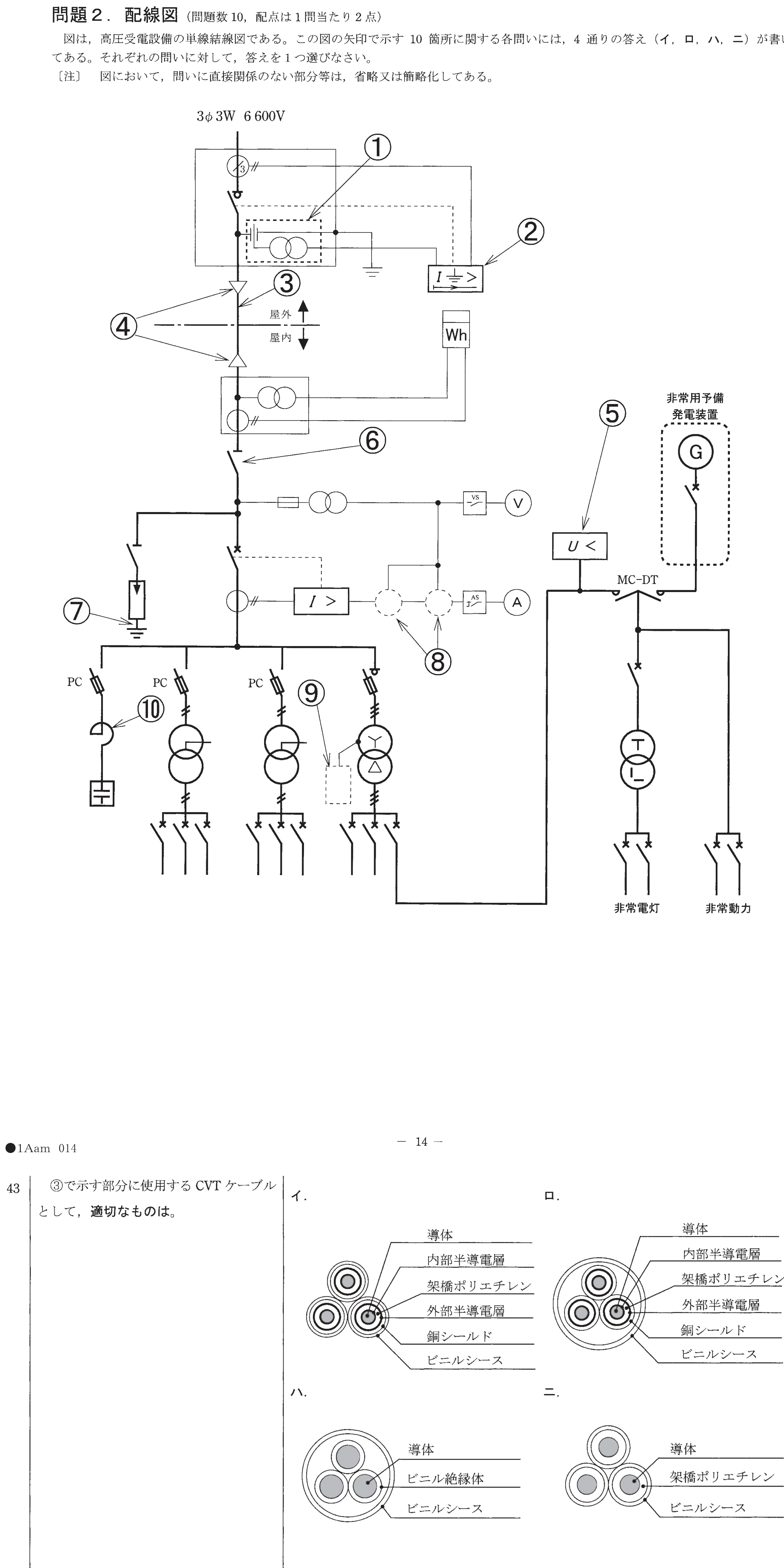

第一種電気工事士 2021年午前 問43: (3)で示す部分に使用するCVTケーブルとして、適切なものは。

Accepted Answer

正解: イ.

CVTケーブル（架橋ポリエチレン絶縁ビニルシースケーブル、トリプレックス形）は、3本の単心ケーブルをより合わせた構造。各心は導体、内部半導電層、架橋ポリエチレン絶縁体、外部半導電層、銅シールド、ビニルシースで構成される。イの断面図がCVTケーブルの正しい構造。
