第一種電気工事士 2021年午前問22: 写真に示す機器の文字記号（略号）は。

Question

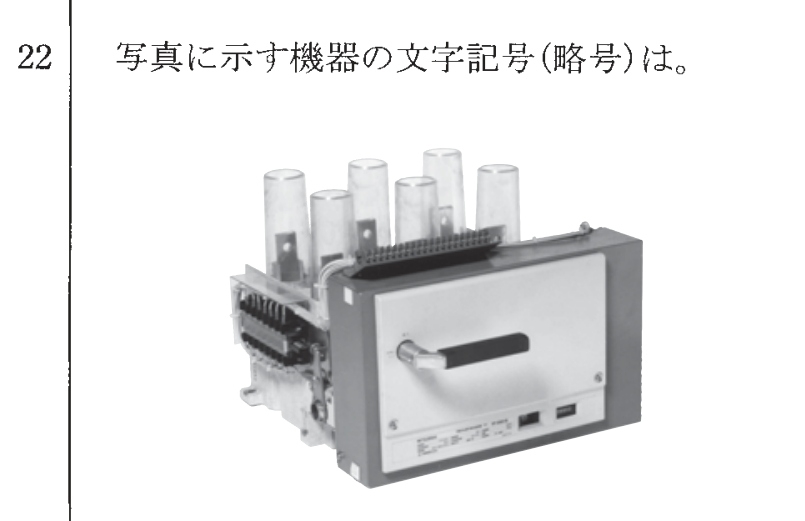

第一種電気工事士 2021年午前 問22: 写真に示す機器の文字記号（略号）は。

Accepted Answer

正解: ニ. VCB

写真の機器は真空遮断器（VCB: Vacuum Circuit Breaker）。真空中でアークを消弧する遮断器で、高圧受電設備に広く使用される。
DS：断路器、PAS：柱上気中開閉器、LBS：負荷開閉器。
