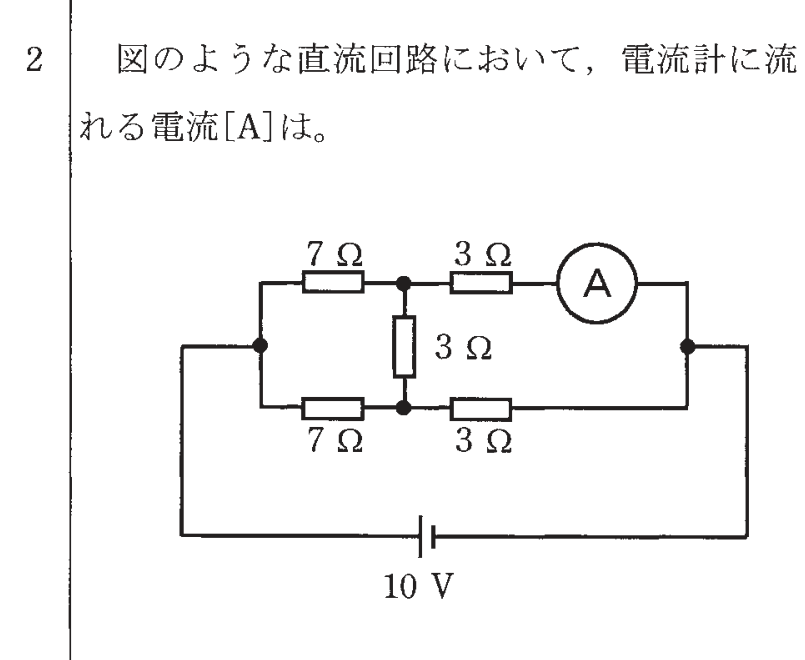

第一種電気工事士 2021年午前問2: 図のような直流回路において、電流計に流れる電流[A]は。

Question

第一種電気工事士 2021年午前 問2: 図のような直流回路において、電流計に流れる電流[A]は。

Accepted Answer

正解: ハ. 1.0

ブリッジ回路の各節点電圧をノード電圧法で求める。電源電圧10Vに対し、上側枝の節点電圧は$V_a=10	imes 3/(7+3)=3\,\mathrm{V}$、下側枝の節点電圧は$V_b=10	imes 7/(3+7)=7\,\mathrm{V}$となる。
両節点間の中央枝（3Ω）に流れる電流計の電流は$I=(V_b-V_a)/3=(7-3)/3\fallingdotseq 1.0\,\mathrm{A}$。
よって正解はハの1.0A。
