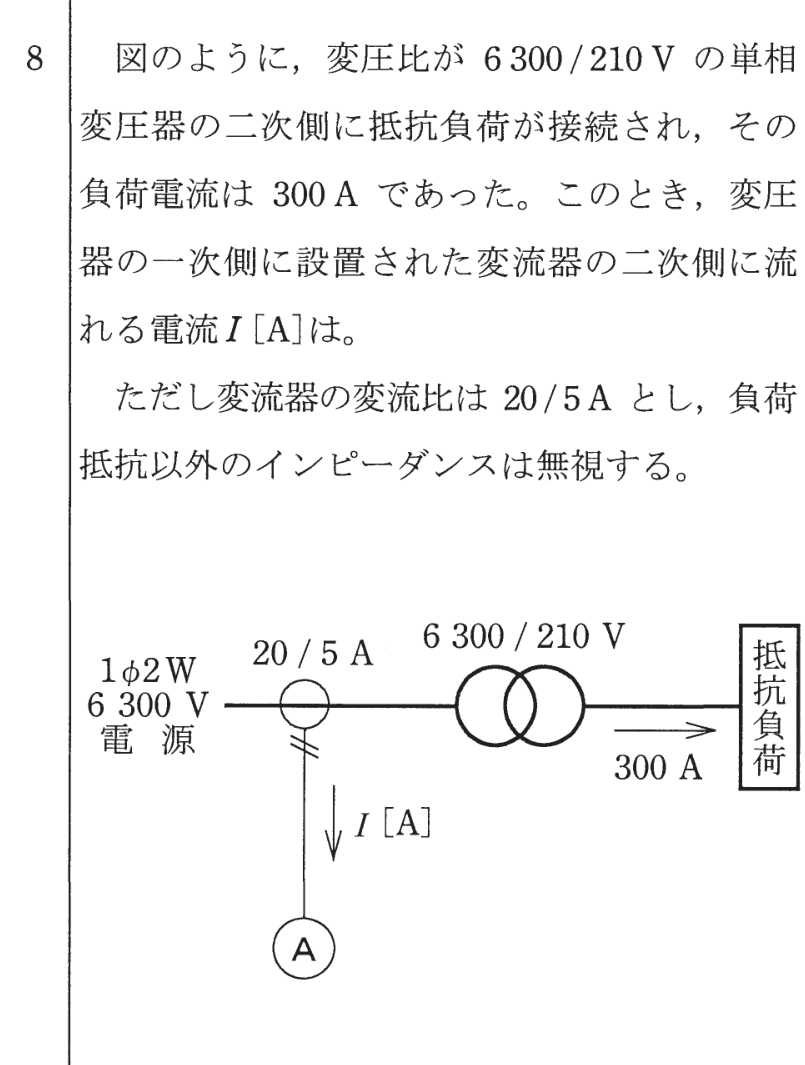

第一種電気工事士 2020年下期問8: 図のように、変圧比が$6300/210\,\mathrm{V}$の単相変圧器の二次側に抵抗負荷が接続され、その負荷電流は$300\,\mathrm{A}$であった。このとき、変圧器の一次側に設置された変流器の二次側に流れる電流$I\,[\mathrm{A}]$は。ただし変流器の変流比は$20/5\,\mathrm{A}$とし、負荷抵抗以外のインピーダンスは無視する。

Q: 第一種電気工事士 2020年下期 問8: 図のように、変圧比が$6300/210\,\mathrm{V}$の単相変圧器の二次側に抵抗負荷が接続され、その負荷電流は$300\,\mathrm{A}$であった。このとき、変圧器の一次側に設置された変流器の二次側に流れる電流$I\,[\mathrm{A}]$は。ただし変流器の変流比は$20/5\,\mathrm{A}$とし、負荷抵抗以外のインピーダンスは無視する。

正解: イ. 2.5 変圧器の一次側電流 $I_1 = I_2 \times \dfrac{V_2}{V_1} = 300 \times \dfrac{210}{6300} = 300 \times \dfrac{1}{30} = 10\,\mathrm{A}$ 変流器の二次側電流 $I = I_1 \times \dfrac{5}{20} = 10 \times 0.25 = 2.5\,\mathrm{A}$

Question

第一種電気工事士 2020年下期 問8: 図のように、変圧比が$6300/210\,\mathrm{V}$の単相変圧器の二次側に抵抗負荷が接続され、その負荷電流は$300\,\mathrm{A}$であった。このとき、変圧器の一次側に設置された変流器の二次側に流れる電流$I\,[\mathrm{A}]$は。ただし変流器の変流比は$20/5\,\mathrm{A}$とし、負荷抵抗以外のインピーダンスは無視する。

Accepted Answer

正解: イ. 2.5

変圧器の一次側電流 $I_1 = I_2 	imes \dfrac{V_2}{V_1} = 300 	imes \dfrac{210}{6300} = 300 	imes \dfrac{1}{30} = 10\,\mathrm{A}$

変流器の二次側電流 $I = I_1 	imes \dfrac{5}{20} = 10 	imes 0.25 = 2.5\,\mathrm{A}$
