第一種電気工事士 2020年下期問48: ③で示す部分に設置する機器と個数は。

Question

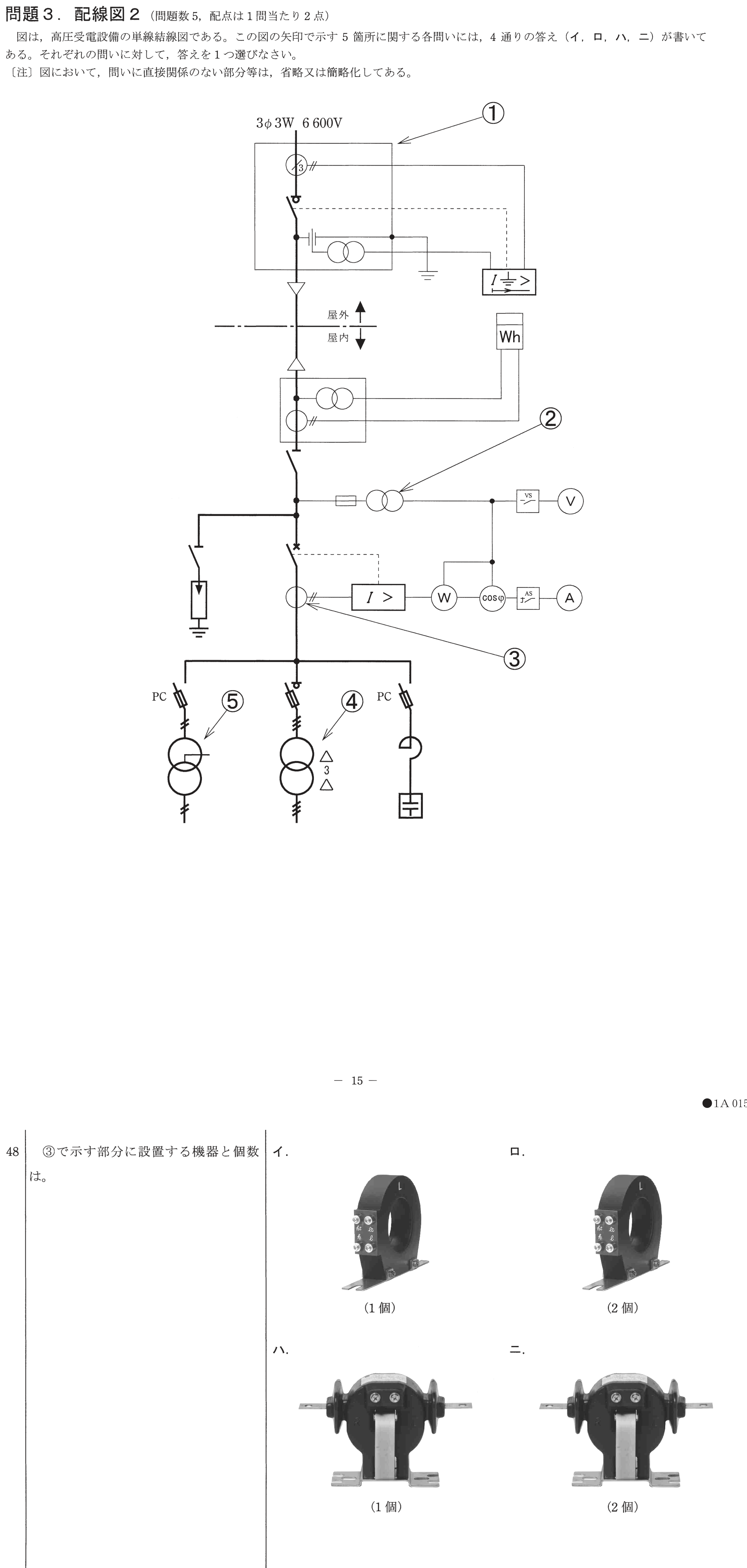

第一種電気工事士 2020年下期 問48: ③で示す部分に設置する機器と個数は。

Accepted Answer

正解: ニ.

③は高圧受電設備の単線結線図上のCT（変流器）設置箇所である。三相3線式回路では、電流測定のためCTを2個設置する（2相分を測定すれば残り1相は計算で求められる）。写真ニ（CT2個）が正しい。
