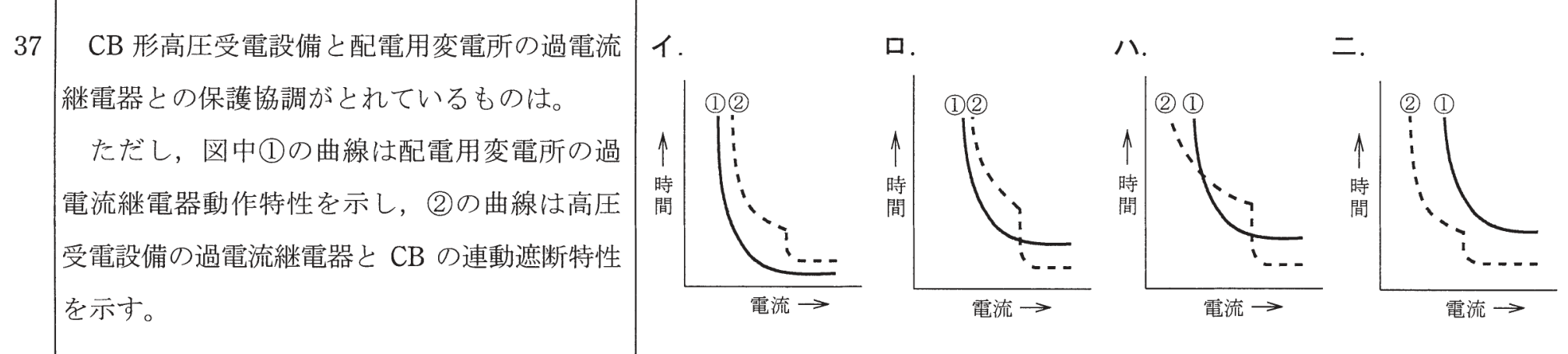

第一種電気工事士 2020年下期問37: CB形高圧受電設備と配電用変電所の過電流継電器との保護協調がとれているものは。ただし、図中①の曲線は配電用変電所の過電流継電器動作特性を示し、②の曲線は高圧受電設備の過電流継電器とCBの連動遮断特性を示す。

Question

第一種電気工事士 2020年下期 問37: CB形高圧受電設備と配電用変電所の過電流継電器との保護協調がとれているものは。ただし、図中①の曲線は配電用変電所の過電流継電器動作特性を示し、②の曲線は高圧受電設備の過電流継電器とCBの連動遮断特性を示す。

Accepted Answer

正解: ニ.

保護協調がとれているとは、需要家側の保護装置（②）が配電用変電所側の保護装置（①）よりも先に動作する（②の曲線が①の曲線の下側にある）状態をいう。ニのグラフが②が①の下側にあり、保護協調がとれている。
