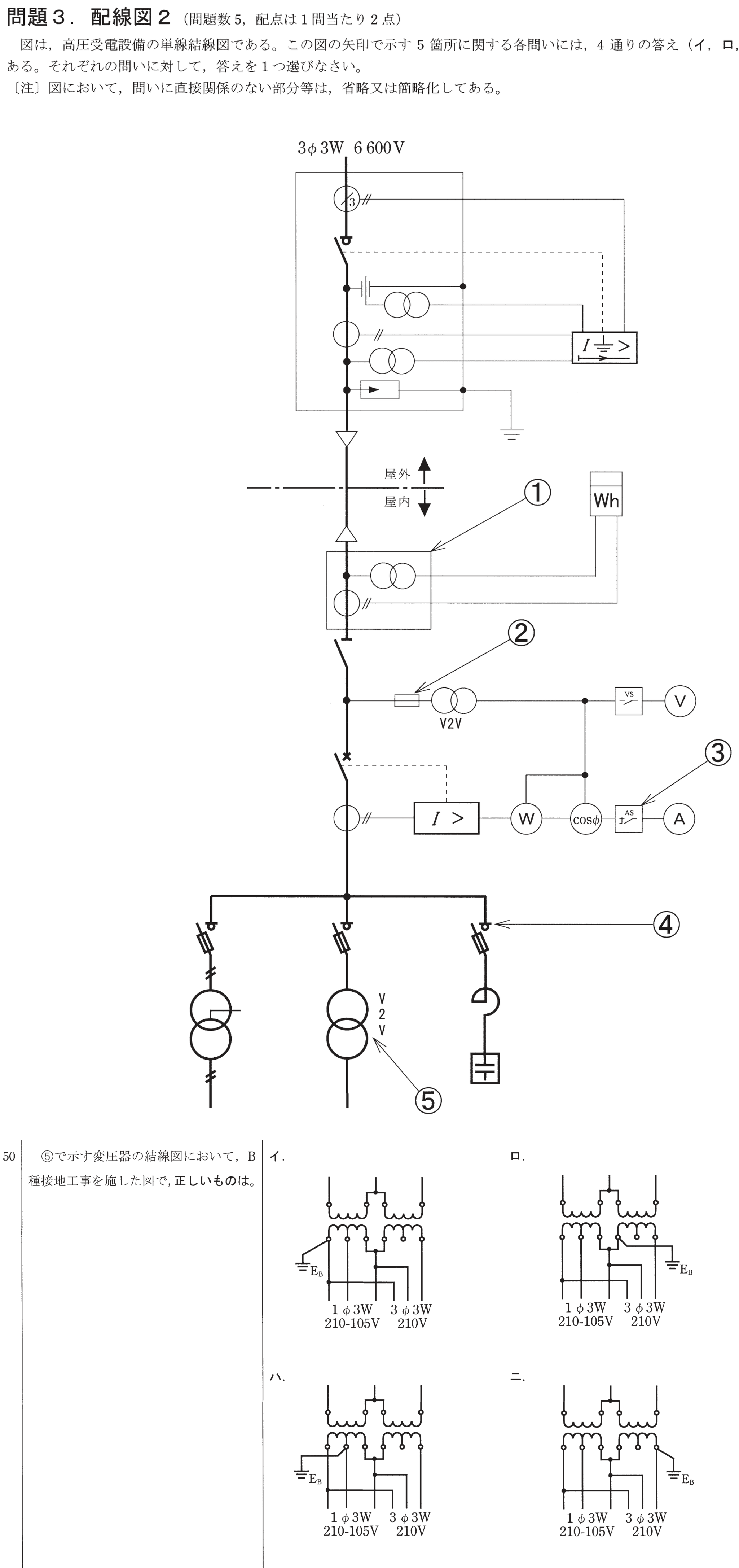

第一種電気工事士 2019年下期問50: ⑤で示す変圧器の結線図において、B種接地工事を施した図で、正しいものは。

Question

第一種電気工事士 2019年下期 問50: ⑤で示す変圧器の結線図において、B種接地工事を施した図で、正しいものは。

Accepted Answer

正解: ハ.

変圧器の低圧側にB種接地工事を施す場合、単相3線式（1φ3W 210-105V）では中性線に、三相3線式（3φ3W 210V）では一端に接地を施す。結線図においてB種接地（EB）の位置が正しいのはハである。
