第一種電気工事士 2019年下期問46: ①で示す機器の文字記号（略号）は。

Question

第一種電気工事士 2019年下期 問46: ①で示す機器の文字記号（略号）は。

Accepted Answer

正解: ニ. VCT

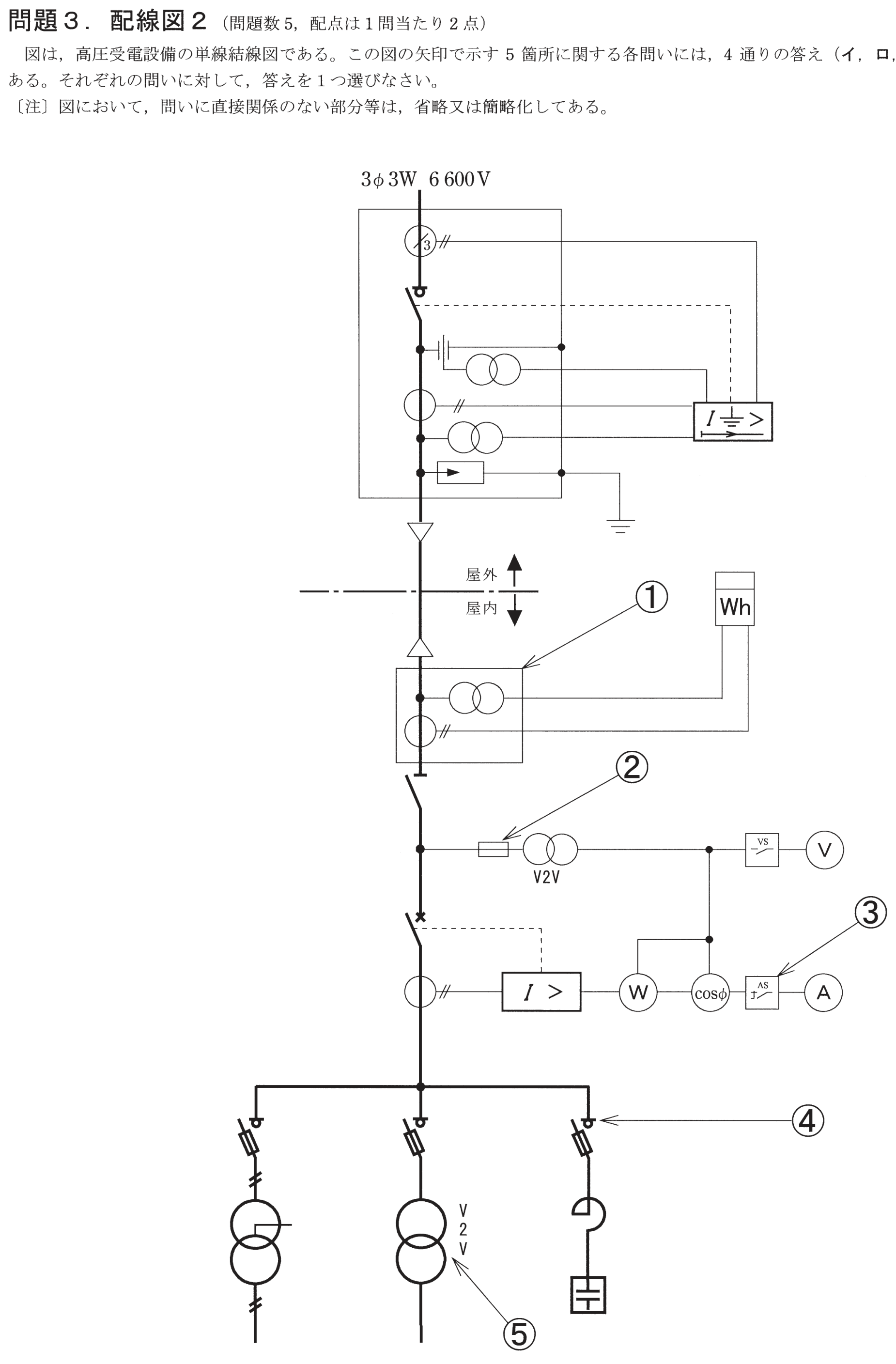

高圧受電設備の単線結線図において、①で示す機器はVCT（電力需給用計器用変成器）である。VCTは計量用の変圧器と変流器を一体化した機器で、電力量計（Wh）と接続される。
