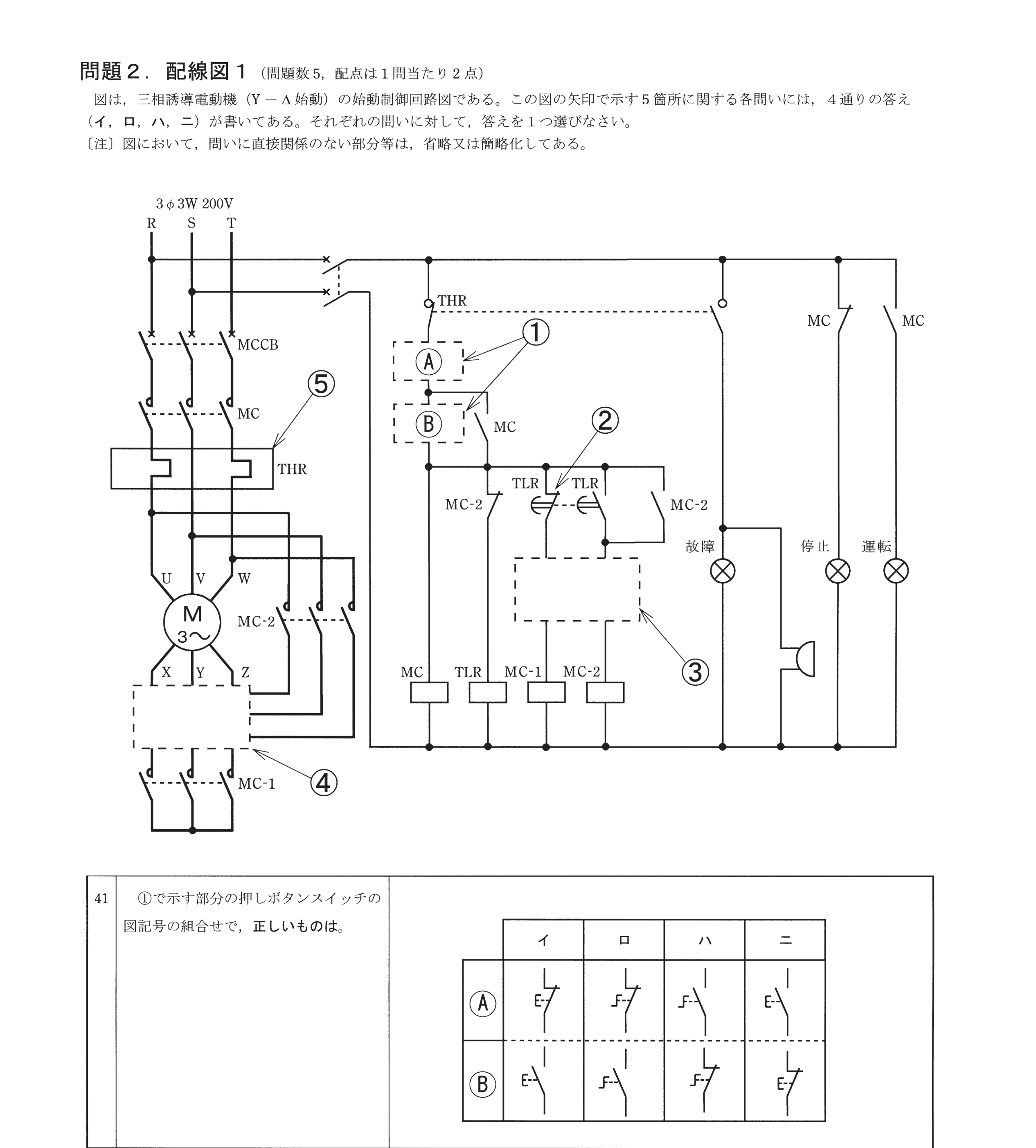

第一種電気工事士 2019年下期問41: ①で示す部分の押しボタンスイッチの図記号の組合せで、正しいものは。

Question

第一種電気工事士 2019年下期 問41: ①で示す部分の押しボタンスイッチの図記号の組合せで、正しいものは。

Accepted Answer

正解: イ.

Y-Δ始動制御回路において、①の部分には始動・停止用の押しボタンスイッチがある。Aは始動ボタン（メーク接点＝a接点）、Bは停止ボタン（ブレーク接点＝b接点）の組合せが正しい。
