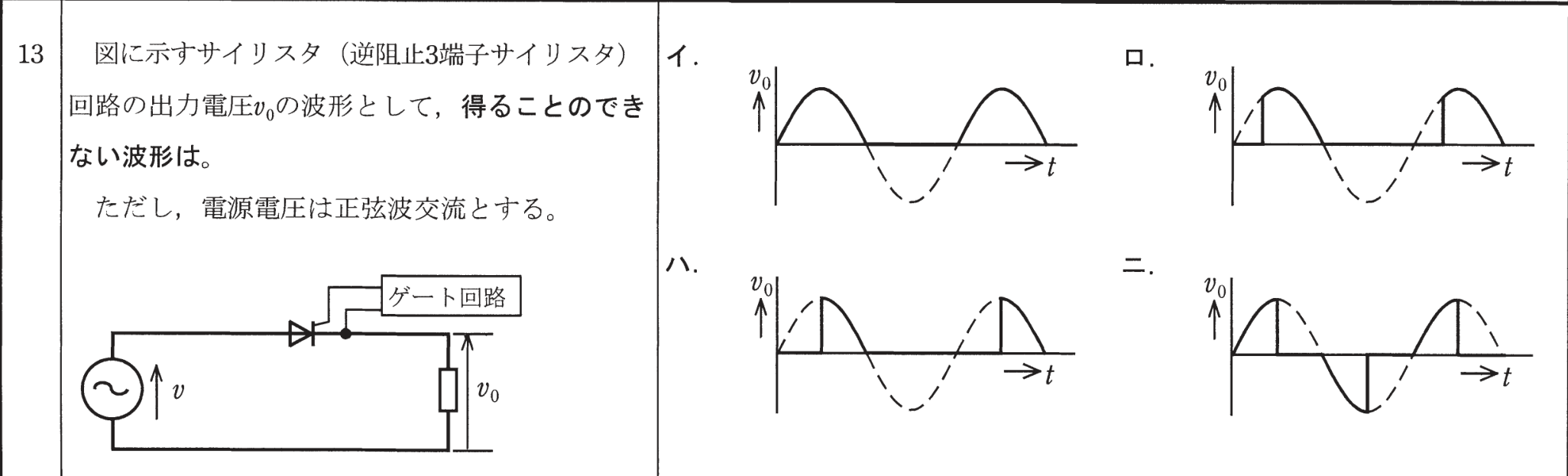

第一種電気工事士 2017年下期問13: 図に示すサイリスタ（逆阻止3端子サイリスタ）回路の出力電圧v₀の波形として、得ることのできない波形は。
ただし、電源電圧は正弦波交流とする。

Question

第一種電気工事士 2017年下期 問13: 図に示すサイリスタ（逆阻止3端子サイリスタ）回路の出力電圧v₀の波形として、得ることのできない波形は。
ただし、電源電圧は正弦波交流とする。

Accepted Answer

正解: ニ. ニ

逆阻止3端子サイリスタは、ゲート信号でオンにでき、電流がゼロになるとオフになる半波制御素子である。正の半周期のみ導通し、ゲート信号の位相角を変えることで導通開始角を制御できる。負の半周期は逆阻止されるため出力は0。

ニの波形は負の半周期にも出力があるため、逆阻止3端子サイリスタでは得られない波形である。
