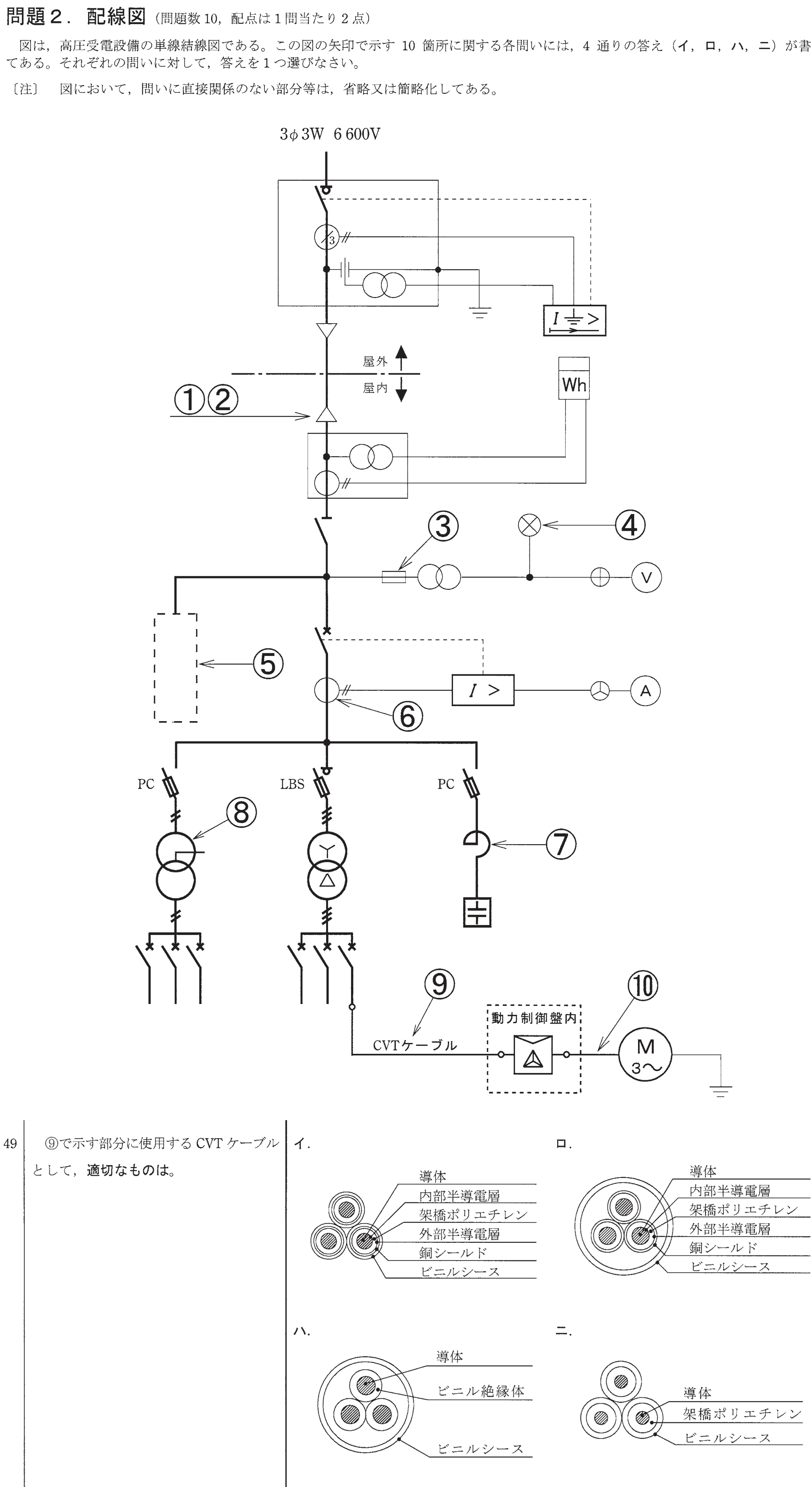

第一種電気工事士 2015年下期問49: ⑨で示す部分に使用するCVTケーブルとして、適切なものは。

Question

第一種電気工事士 2015年下期 問49: ⑨で示す部分に使用するCVTケーブルとして、適切なものは。

Accepted Answer

正解: ニ.

CVTケーブル（架橋ポリエチレン絶縁ビニルシーストリプレックス形ケーブル）は、3本の単心ケーブルをより合わせた構造である。各心は導体・内部半導電層・架橋ポリエチレン絶縁体・外部半導電層・銅シールド・ビニルシースで構成される。ニの図がCVTケーブルの正しい断面構造を示している。
