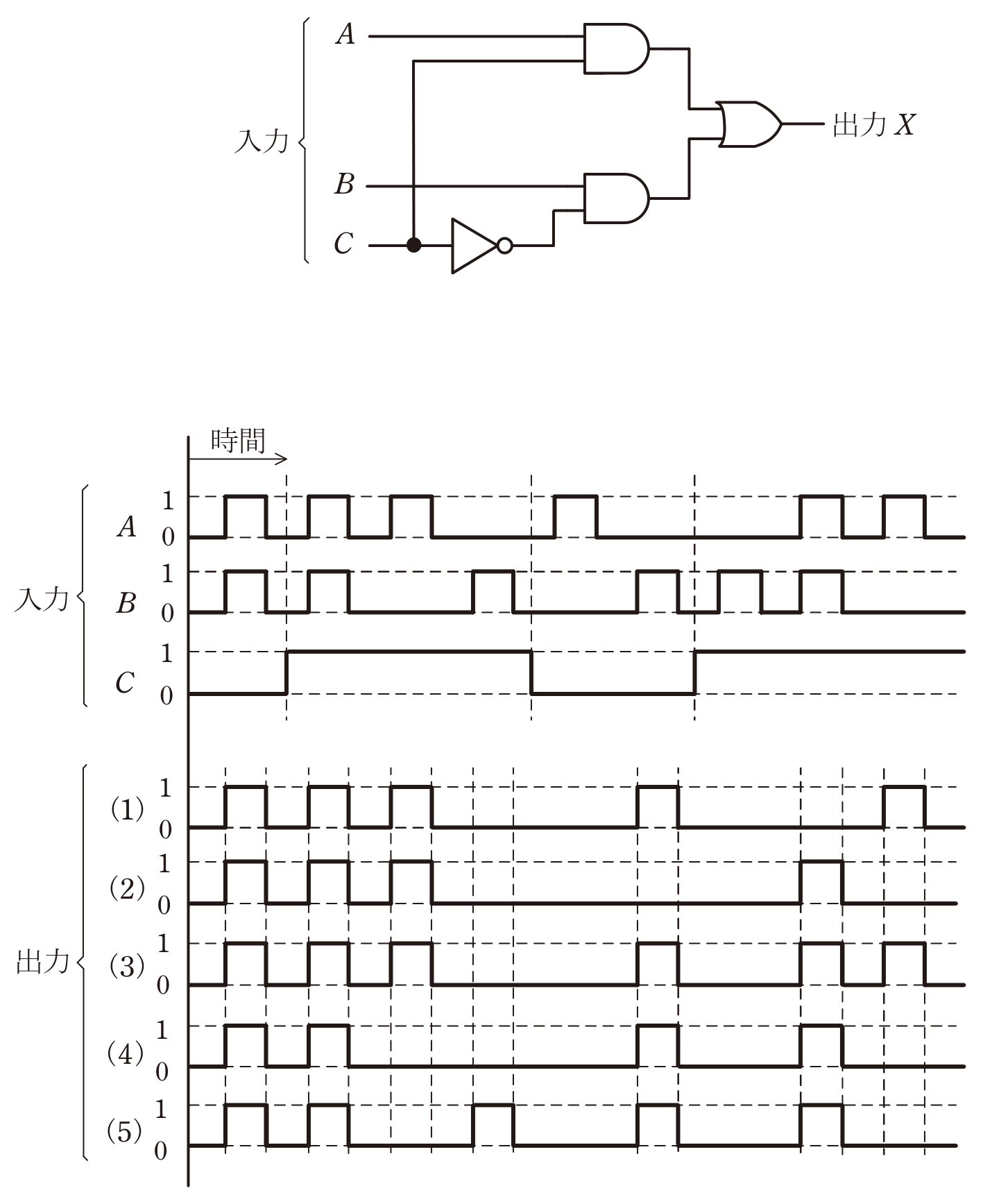

第三種電気主任技術者 2025年上期問56: 図の論理回路に，図に示す入力 $A$，$B$ 及び $C$ を加えたとき，出力 $X$ として正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2025年上期 問56: 図の論理回路に，図に示す入力 $A$，$B$ 及び $C$ を加えたとき，出力 $X$ として正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ハ. (3)

上側のANDゲート出力は $AC$，下側は $C$ を反転してから $B$ とANDを取るので $B\overline{C}$ である。最後のORゲートにより $X=AC+B\overline{C}$ となる。各区間の $A$，$B$，$C$ をこの式へ代入すると，出力波形は選択肢(3)に一致するためハが正しい。
