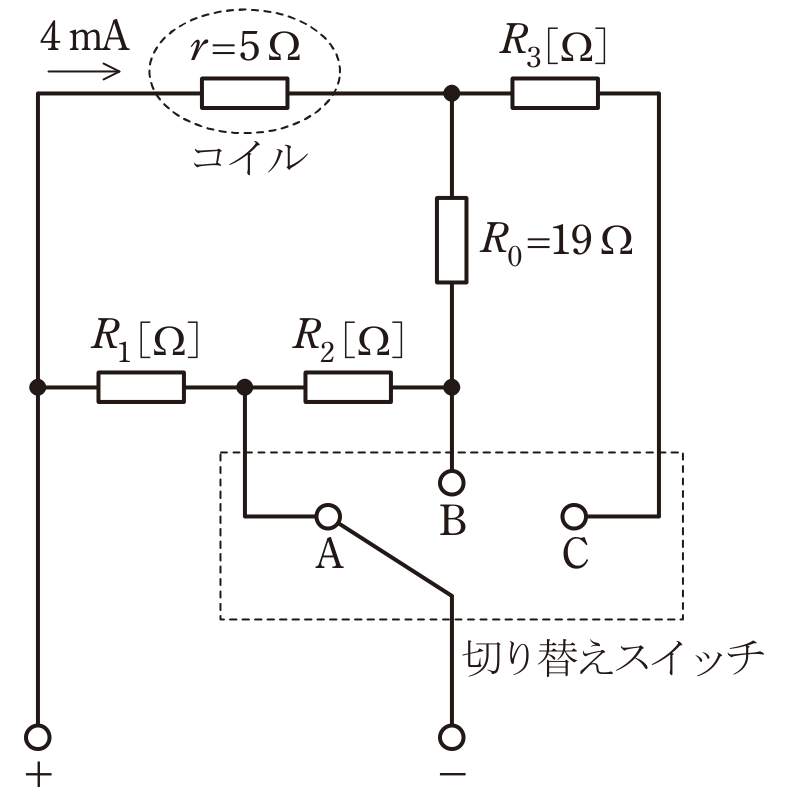

第三種電気主任技術者 2025年上期問17: 次に示す条件I～IIIを満たす永久磁石可動コイル形電流電圧計を製作したい。永久磁石可動コイル形電流電圧計内部の接続の一部が図に示すようであるとき，次の(a)及び(b)の問に答えよ。ただし，コイルは内部抵抗 $r=5\,\Omega$ であり，最大 $4\,\mathrm{mA}$ まで直流電流を流すことができるものとする。条件I：切り替えスイッチをAにしたときは，最大 $1\,\mathrm{A}$ の直流電流を測定できるものとする。条件II：切り替えスイッチをBにしたときは，最大 $100\,\mathrm{mA}$ の直流電流を測定できるものとする。条件III：切り替えスイッチをCにしたときは，最大 $1.2\,\mathrm{V}$ の直流電圧を測定できるものとする。

(a) 抵抗 $R_1$ の値 $[\Omega]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2025年上期 問17: 次に示す条件I～IIIを満たす永久磁石可動コイル形電流電圧計を製作したい。永久磁石可動コイル形電流電圧計内部の接続の一部が図に示すようであるとき，次の(a)及び(b)の問に答えよ。ただし，コイルは内部抵抗 $r=5\,\Omega$ であり，最大 $4\,\mathrm{mA}$ まで直流電流を流すことができるものとする。条件I：切り替えスイッチをAにしたときは，最大 $1\,\mathrm{A}$ の直流電流を測定できるものとする。条件II：切り替えスイッチをBにしたときは，最大 $100\,\mathrm{mA}$ の直流電流を測定できるものとする。条件III：切り替えスイッチをCにしたときは，最大 $1.2\,\mathrm{V}$ の直流電圧を測定できるものとする。

(a) 抵抗 $R_1$ の値 $[\Omega]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: イ. $0.1$

スイッチBではコイル枝 $r+R_0=24\,\Omega$ に $4\,\mathrm{mA}$ が流れ，別枝に $96\,\mathrm{mA}$ が流れるので $R_1+R_2=1\,\Omega$。スイッチAでは $R_1$ に $0.996\,\mathrm{A}$，コイル側に $4\,\mathrm{mA}$ が流れるから $0.996R_1=0.004(24+R_2)$。連立して $R_1=0.1\,\Omega$。
