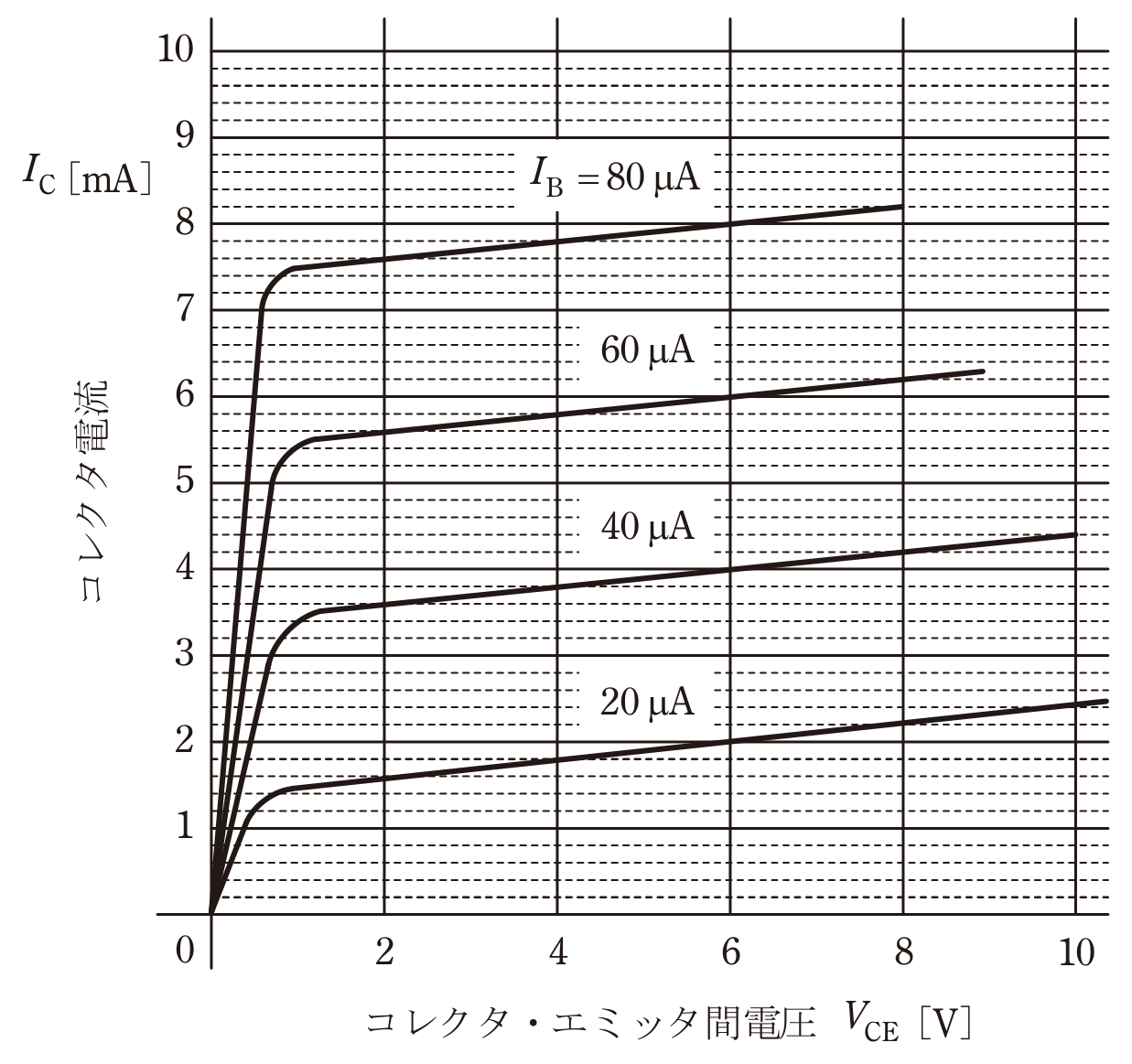

第三種電気主任技術者 2025年上期問13: 図はあるエミッタ接地トランジスタの静特性を示す。この特性より，ベース電流 $I_B=40\,\mathrm{\mu A}$，コレクタ・エミッタ間の電圧 $V_{CE}=6\,\mathrm{V}$ における電流増幅率 $h_{fe}$（又は $\beta$）の値及び出力インピーダンス $1/h_{oe}$（又は $r_0$）の値 $[\Omega]$ の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2025年上期 問13: 図はあるエミッタ接地トランジスタの静特性を示す。この特性より，ベース電流 $I_B=40\,\mathrm{\mu A}$，コレクタ・エミッタ間の電圧 $V_{CE}=6\,\mathrm{V}$ における電流増幅率 $h_{fe}$（又は $\beta$）の値及び出力インピーダンス $1/h_{oe}$（又は $r_0$）の値 $[\Omega]$ の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ロ. $h_{fe}=100$，$1/h_{oe}=10\,000$

グラフから $I_B=40\,\mathrm{\mu A}$，$V_{CE}=6\,\mathrm{V}$ で $I_C\simeq4\,\mathrm{mA}$ なので，$h_{fe}=I_C/I_B\simeq100$。同じ特性線の傾きはおよそ $0.1\,\mathrm{mA/V}$ であり，その逆数の出力インピーダンスは約 $10\,000\,\Omega$ となる。
