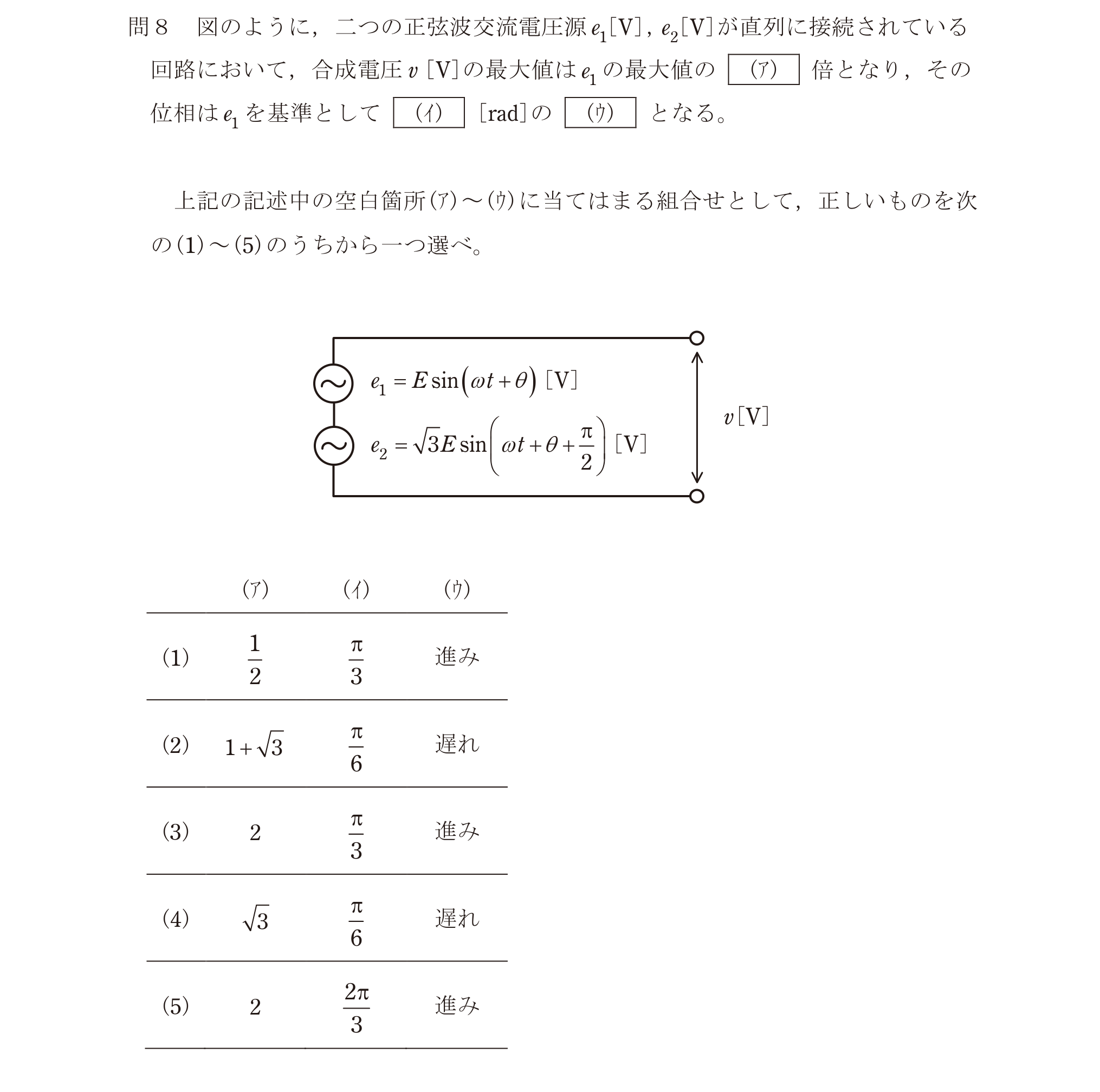

第三種電気主任技術者 2024年下期問8: 図のように，二つの正弦波交流電圧源$e_1\,[\mathrm{V}], e_2\,[\mathrm{V}]$が直列に接続されている回路において，合成電圧$v\,[\mathrm{V}]$の最大値は$e_1$の最大値の(ア)倍となり，その位相は$e_1$を基準として(イ)$[\mathrm{rad}]$の(ウ)となる。上記の記述中の空白箇所(ア)～(ウ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年下期 問8: 図のように，二つの正弦波交流電圧源$e_1\,[\mathrm{V}], e_2\,[\mathrm{V}]$が直列に接続されている回路において，合成電圧$v\,[\mathrm{V}]$の最大値は$e_1$の最大値の(ア)倍となり，その位相は$e_1$を基準として(イ)$[\mathrm{rad}]$の(ウ)となる。上記の記述中の空白箇所(ア)～(ウ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ハ. (ア)$2$, (イ)$\pi/3$, (ウ)進み
