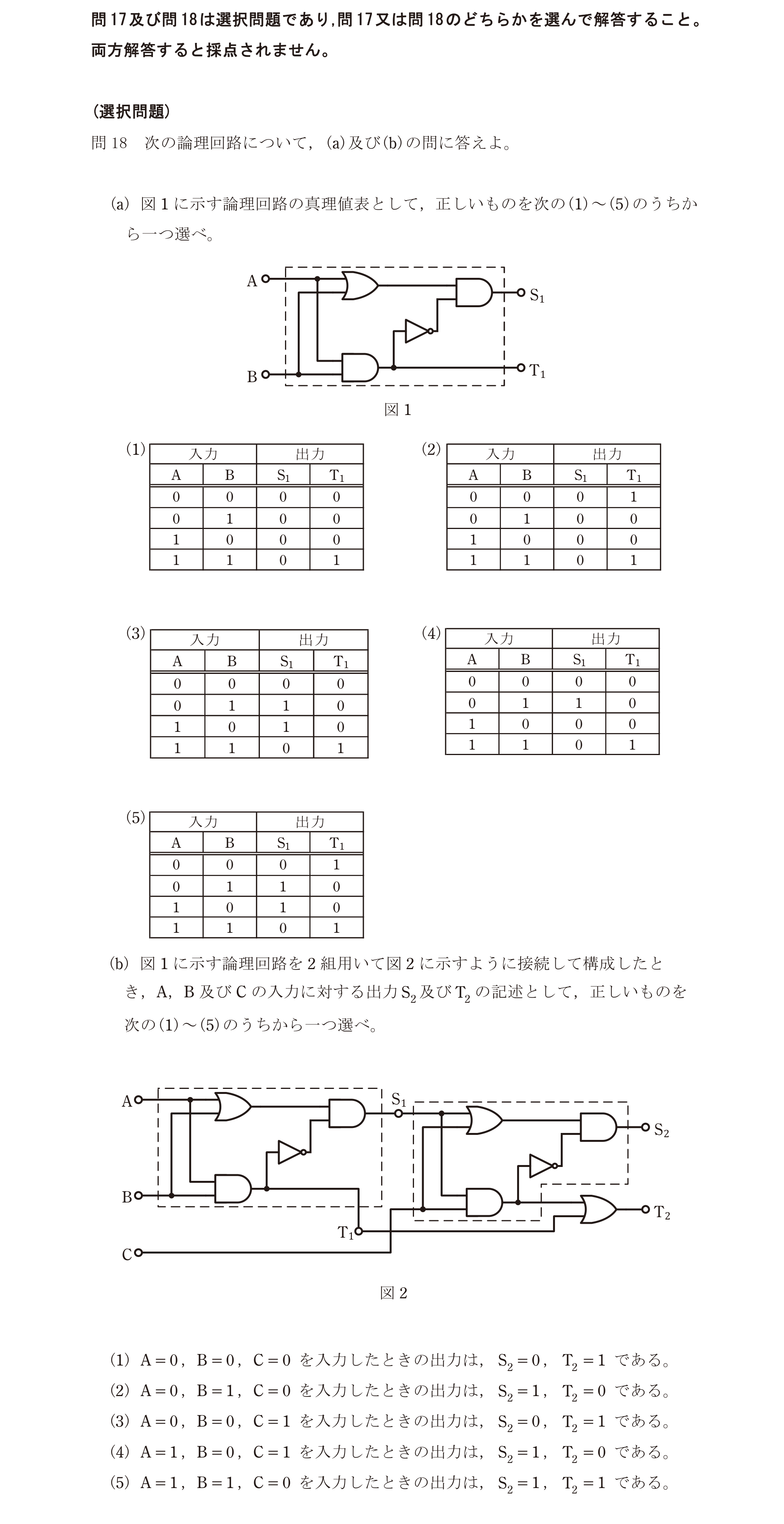

第三種電気主任技術者 2024年下期問64: 【B問題18(b)】（選択問題）図1に示す論理回路を2組用いて図2に示すように接続して構成したとき，$A$, $B$及び$C$の入力に対する出力$S_2$及び$T_2$の記述として，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年下期 問64: 【B問題18(b)】 （選択問題）図1に示す論理回路を2組用いて図2に示すように接続して構成したとき，$A$, $B$及び$C$の入力に対する出力$S_2$及び$T_2$の記述として，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ロ. $A=0$, $B=1$, $C=0$を入力したときの出力は，$S_2=1$, $T_2=0$である。
