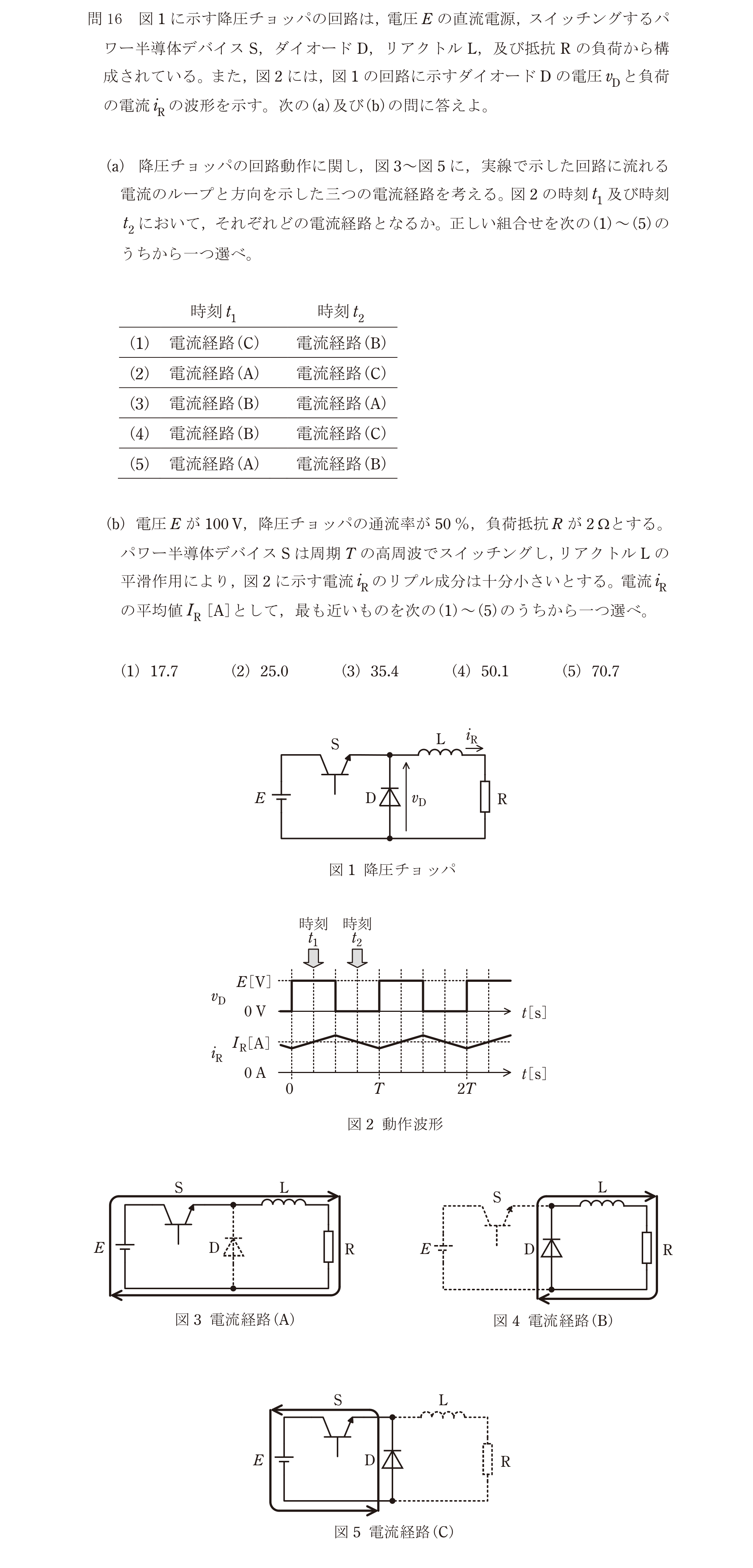

第三種電気主任技術者 2024年下期問60: 【B問題16(b)】電圧$E$が$100\,\mathrm{V}$，降圧チョッパの通流率が$50\,\%$，負荷抵抗$R$が$2\,\Omega$とする。パワー半導体デバイス$S$は周期$T$の高周波でスイッチングし，リアクトル$L$の平滑作用により，図2に示す電流$i_R$のリプル成分は十分小さいとする。電流$i_R$の平均値$I_R\,[\mathrm{A}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年下期 問60: 【B問題16(b)】 電圧$E$が$100\,\mathrm{V}$，降圧チョッパの通流率が$50\,\%$，負荷抵抗$R$が$2\,\Omega$とする。パワー半導体デバイス$S$は周期$T$の高周波でスイッチングし，リアクトル$L$の平滑作用により，図2に示す電流$i_R$のリプル成分は十分小さいとする。電流$i_R$の平均値$I_R\,[\mathrm{A}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ロ. $25.0$
