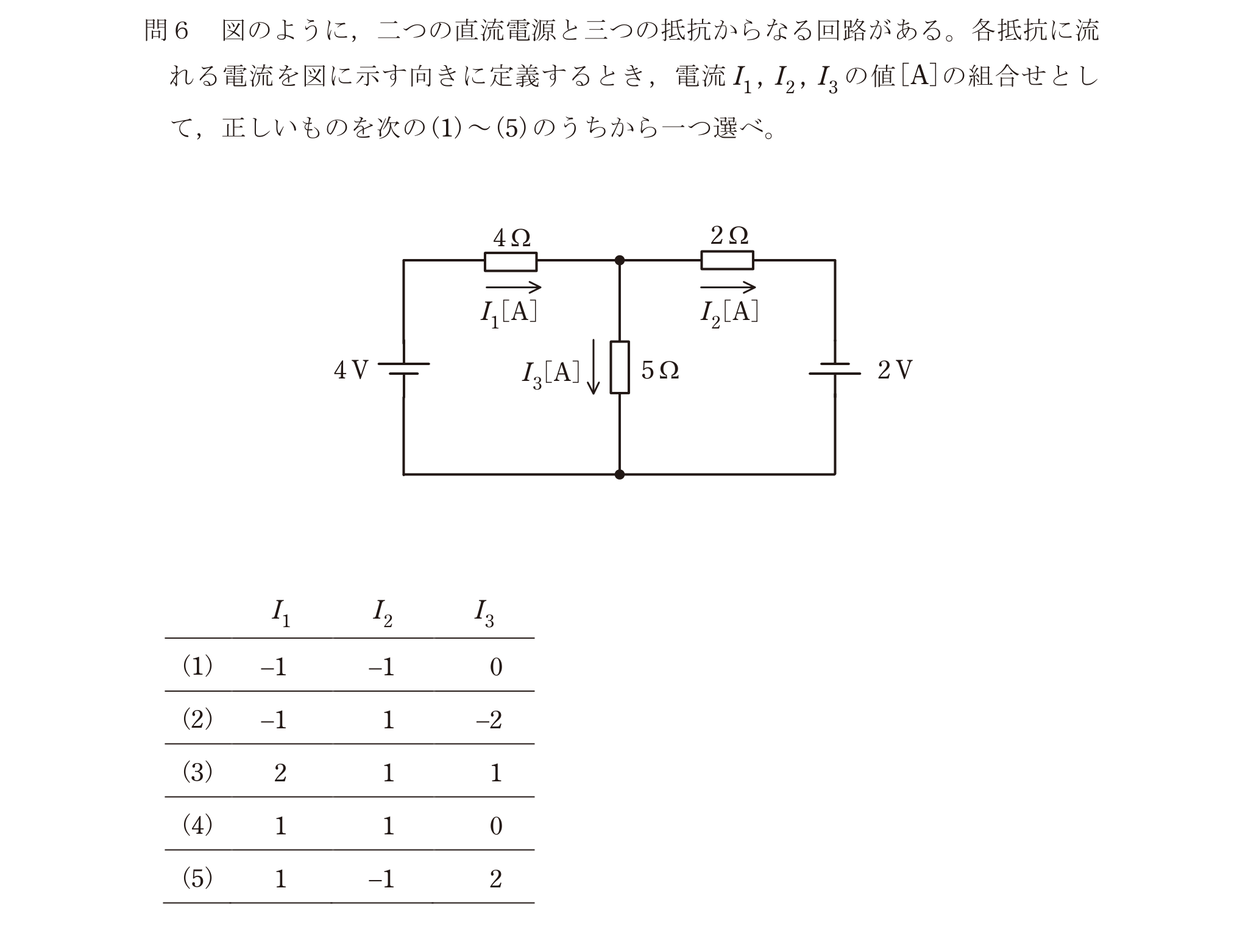

第三種電気主任技術者 2024年下期問6: 図のように，二つの直流電源と三つの抵抗からなる回路がある。各抵抗に流れる電流を図に示す向きに定義するとき，電流$I_1, I_2, I_3$の値$[\mathrm{A}]$の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年下期 問6: 図のように，二つの直流電源と三つの抵抗からなる回路がある。各抵抗に流れる電流を図に示す向きに定義するとき，電流$I_1, I_2, I_3$の値$[\mathrm{A}]$の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ニ. $I_1=1, I_2=1, I_3=0$
