第三種電気主任技術者2024下期

47

機械

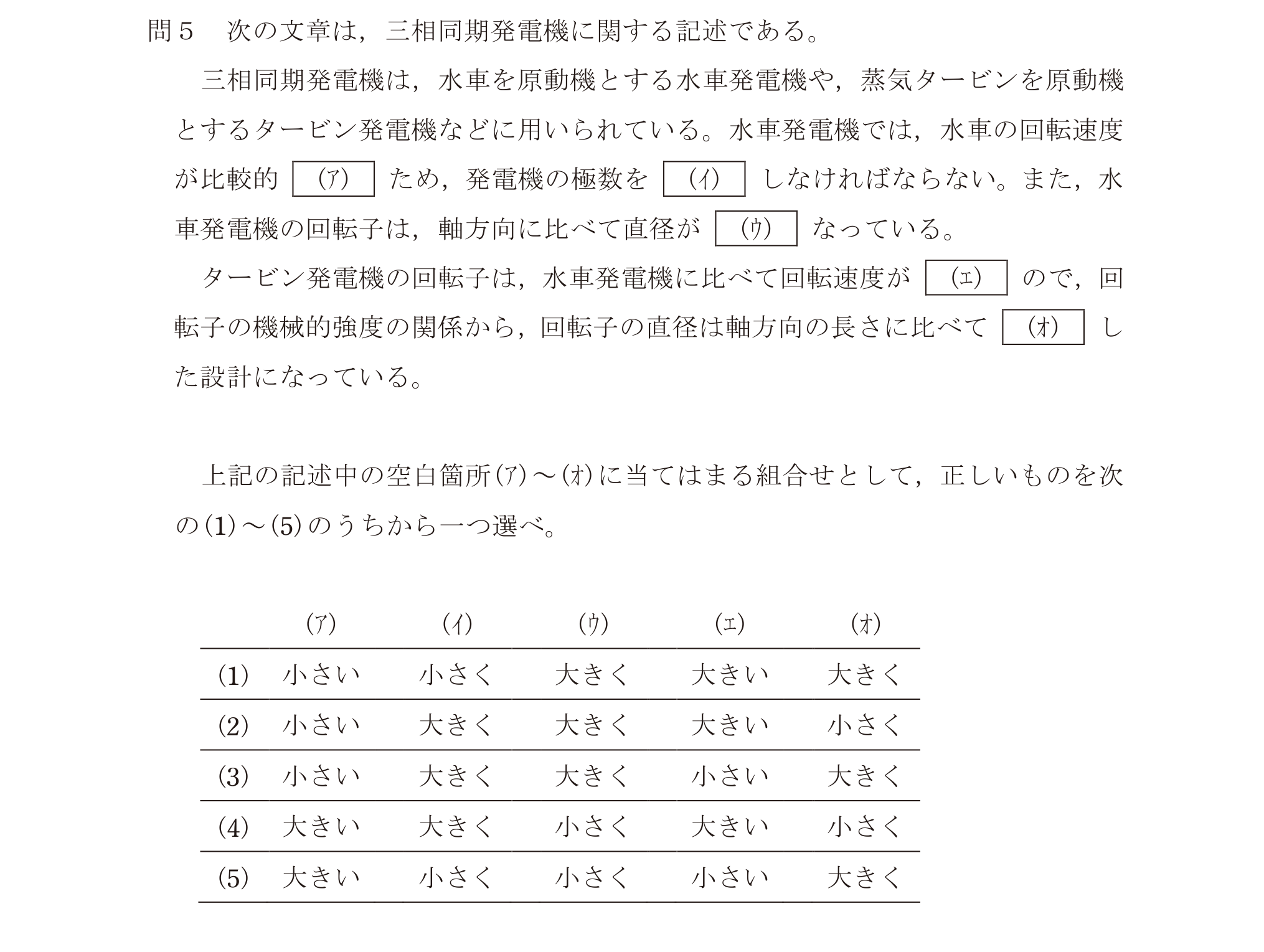

次の文章は,三相同期発電機に関する記述である。 三相同期発電機は,水車を原動機とする水車発電機や,蒸気タービンを原動機とするタービン発電機などに用いられている。水車発電機では,水車の回転速度が比較的(ア)ため,発電機の極数を(イ)しなければならない。また,水車発電機の回転子は,軸方向に比べて直径が(ウ)なっている。 タービン発電機の回転子は,水車発電機に比べて回転速度が(エ)ので,回転子の機械的強度の関係から,回転子の直径は軸方向の長さに比べて(オ)した設計になっている。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問47の図
(ア)小さい, (イ)小さく, (ウ)大きく, (エ)大きい, (オ)大きく
(ア)小さい, (イ)大きく, (ウ)大きく, (エ)大きい, (オ)小さく
正解
(ア)小さい, (イ)大きく, (ウ)大きく, (エ)小さい, (オ)大きく
(ア)大きい, (イ)大きく, (ウ)小さく, (エ)大きい, (オ)小さく
(ア)大きい, (イ)小さく, (ウ)小さく, (エ)小さい, (オ)大きく
