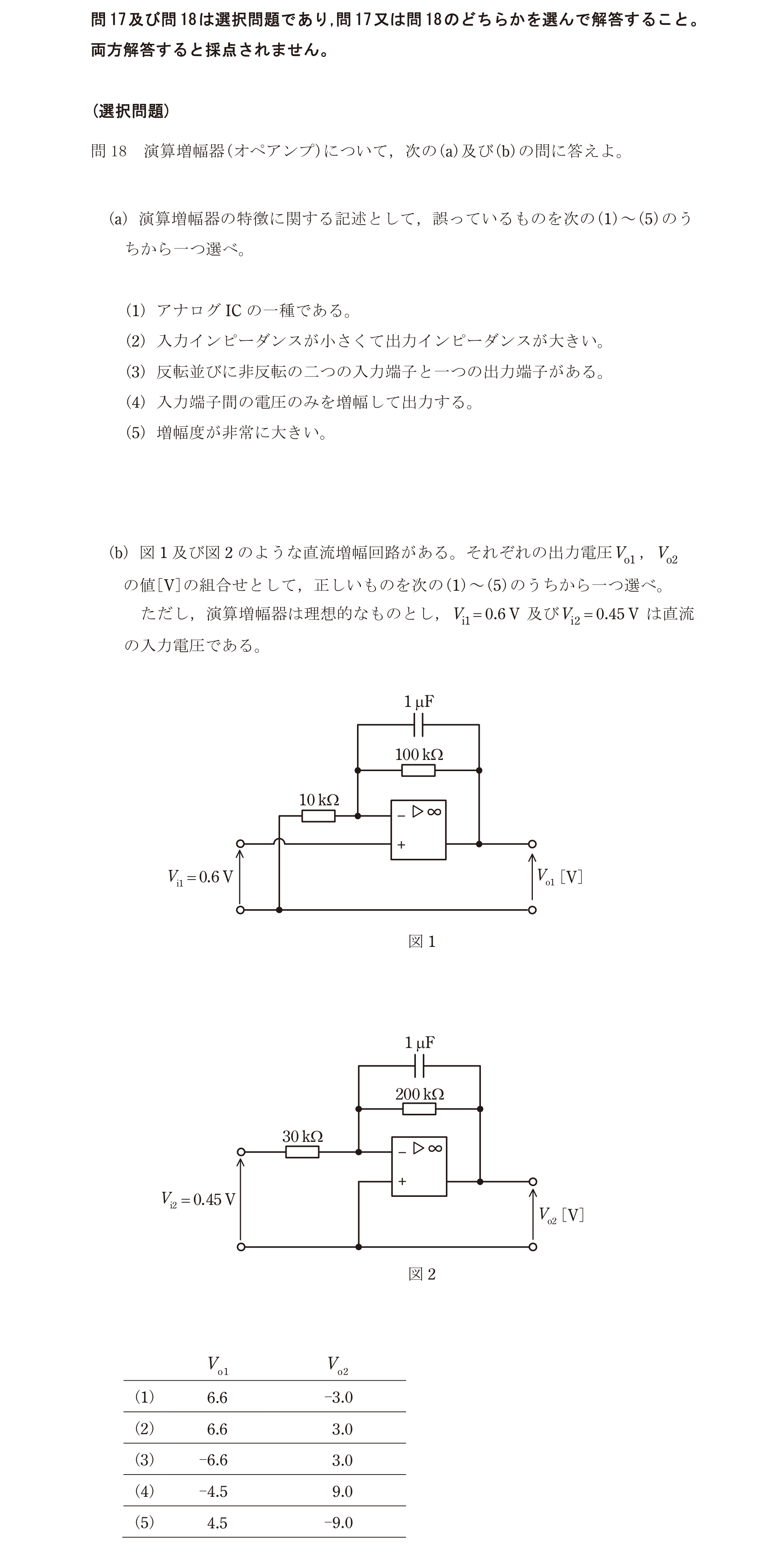

第三種電気主任技術者 2024年下期問22: 【B問題18(b)】（選択問題）図1及び図2のような直流増幅回路がある。それぞれの出力電圧$V_{o1}$，$V_{o2}$の値$[\mathrm{V}]$の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，演算増幅器は理想的なものとし，$V_{i1}=0.6\,\mathrm{V}$及び$V_{i2}=0.45\,\mathrm{V}$は直流の入力電圧である。

Question

第三種電気主任技術者 2024年下期 問22: 【B問題18(b)】 （選択問題）図1及び図2のような直流増幅回路がある。それぞれの出力電圧$V_{o1}$，$V_{o2}$の値$[\mathrm{V}]$の組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，演算増幅器は理想的なものとし，$V_{i1}=0.6\,\mathrm{V}$及び$V_{i2}=0.45\,\mathrm{V}$は直流の入力電圧である。

Accepted Answer

正解: イ. $V_{o1}=6.6, V_{o2}=-3.0$
