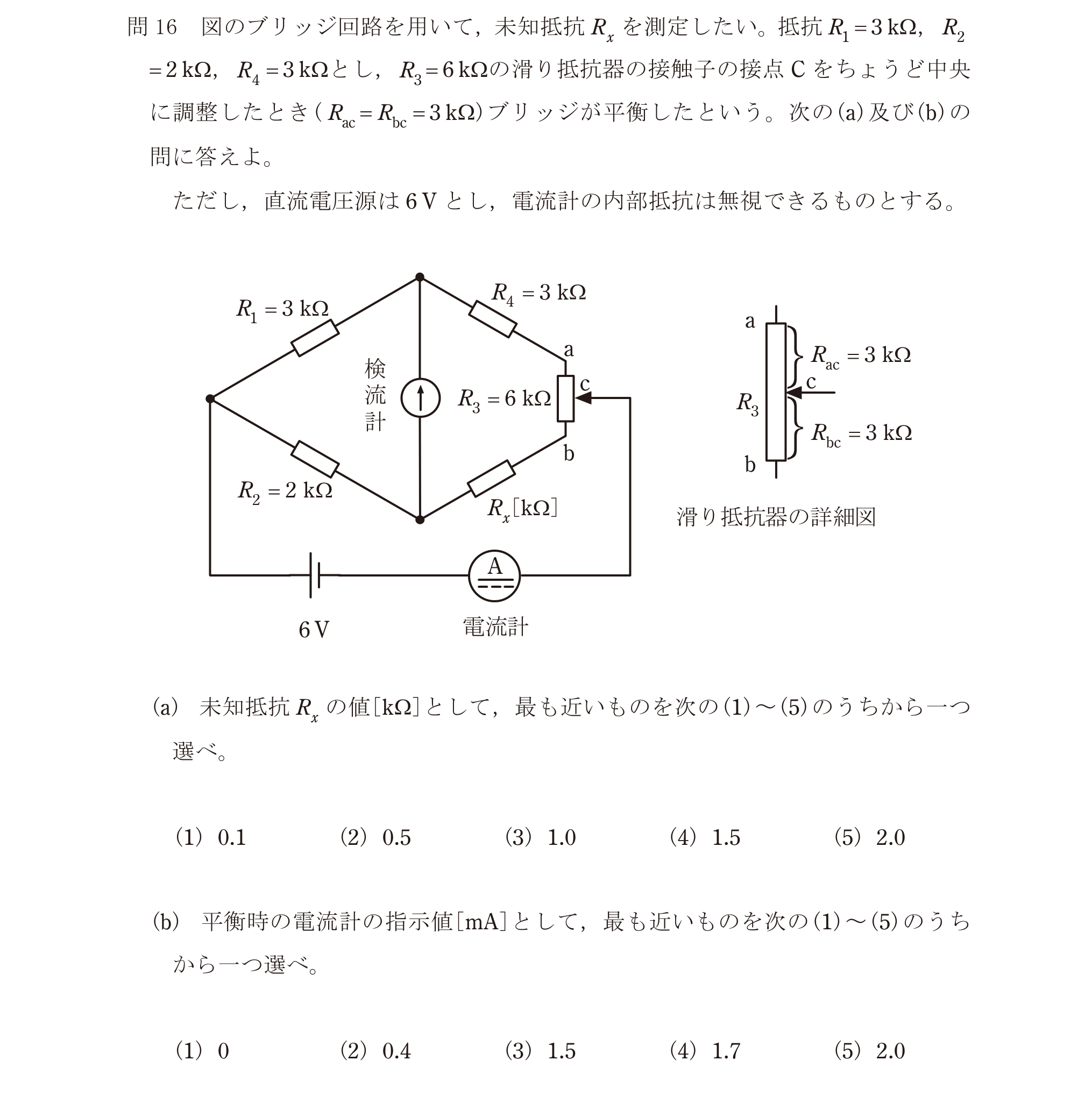

第三種電気主任技術者 2024年下期問18: 【B問題16(b)】図のブリッジ回路を用いて，未知抵抗$R_x$を測定したい。抵抗$R_1=3\,\mathrm{k}\Omega$，$R_2=2\,\mathrm{k}\Omega$，$R_4=3\,\mathrm{k}\Omega$とし，$R_3=6\,\mathrm{k}\Omega$の滑り抵抗器の接触子Cをちょうど中央に調整したとき（$R_{ac}=R_{bc}=3\,\mathrm{k}\Omega$）ブリッジが平衡したという。ただし，直流電圧源は$6\,\mathrm{V}$とし，電流計の内部抵抗は無視できるものとする。

(b) 平衡時の電流計の指示値$[\mathrm{mA}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年下期 問18: 【B問題16(b)】 図のブリッジ回路を用いて，未知抵抗$R_x$を測定したい。抵抗$R_1=3\,\mathrm{k}\Omega$，$R_2=2\,\mathrm{k}\Omega$，$R_4=3\,\mathrm{k}\Omega$とし，$R_3=6\,\mathrm{k}\Omega$の滑り抵抗器の接触子Cをちょうど中央に調整したとき（$R_{ac}=R_{bc}=3\,\mathrm{k}\Omega$）ブリッジが平衡したという。ただし，直流電圧源は$6\,\mathrm{V}$とし，電流計の内部抵抗は無視できるものとする。

(b) 平衡時の電流計の指示値$[\mathrm{mA}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ニ. 1.7
