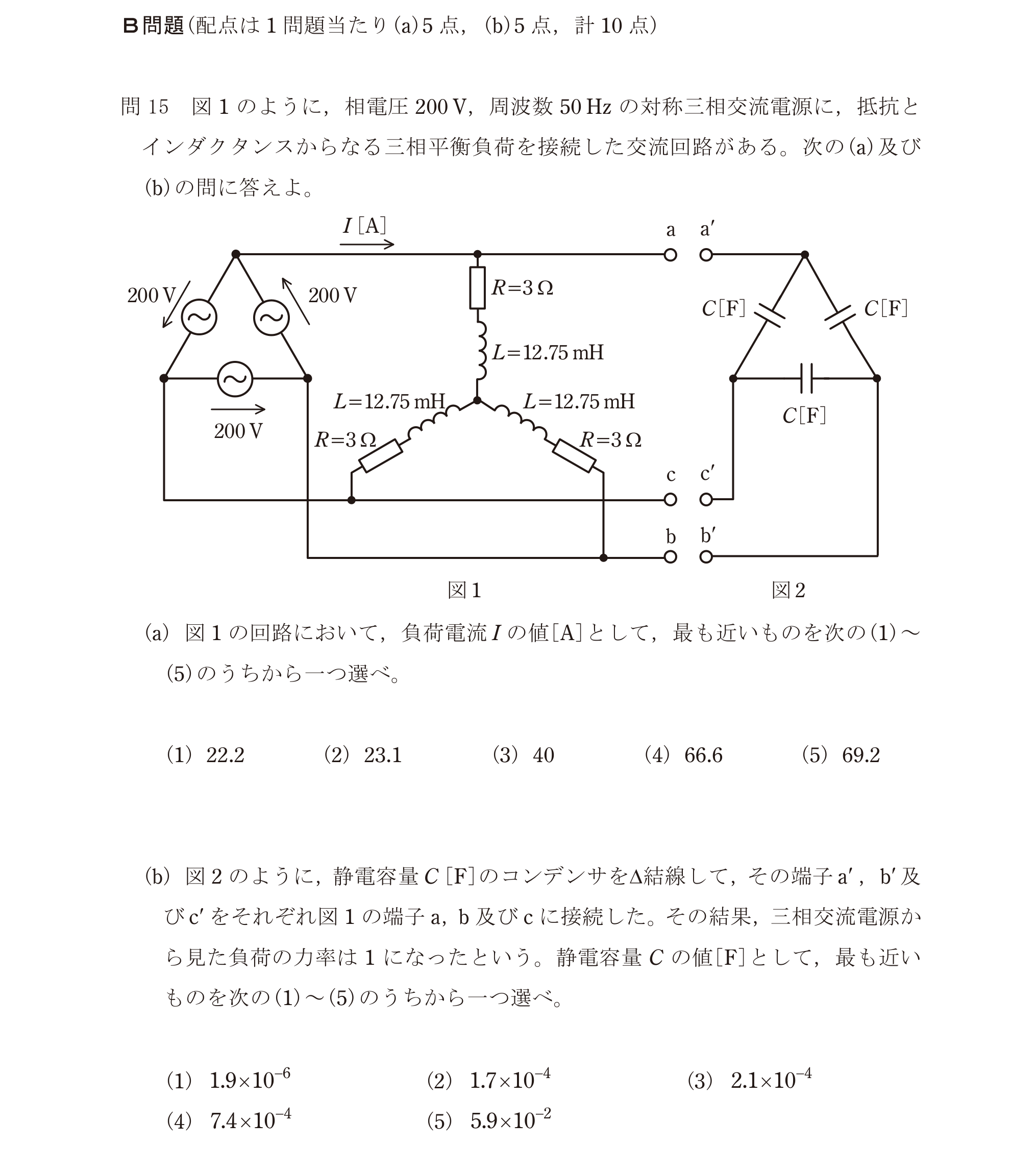

第三種電気主任技術者 2024年下期問16: 【B問題15(b)】図1のように，相電圧$200\,\mathrm{V}$，周波数$50\,\mathrm{Hz}$の対称三相交流電源に，抵抗とインダクタンスからなる三相平衡負荷を接続した交流回路がある。

(b) 図2のように，静電容量$C\,[\mathrm{F}]$のコンデンサを$\Delta$結線して，その端子a', b'及びc'をそれぞれ図1の端子a, b及びcに接続した。その結果，三相交流電源から見た負荷の力率は1になったという。静電容量$C$の値$[\mathrm{F}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Q: 第三種電気主任技術者 2024年下期 問16: 【B問題15(b)】 図1のように，相電圧$200\,\mathrm{V}$，周波数$50\,\mathrm{Hz}$の対称三相交流電源に，抵抗とインダクタンスからなる三相平衡負荷を接続した交流回路がある。 (b) 図2のように，静電容量$C\,[\mathrm{F}]$のコンデンサを$\Delta$結線して，その端子a', b'及びc'をそれぞれ図1の端子a, b及びcに接続した。その結果，三相交流電源から見た負荷の力率は1になったという。静電容量$C$の値$[\mathrm{F}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

正解: ロ. $1.7\times10^{-4}$

Question

第三種電気主任技術者 2024年下期 問16: 【B問題15(b)】 図1のように，相電圧$200\,\mathrm{V}$，周波数$50\,\mathrm{Hz}$の対称三相交流電源に，抵抗とインダクタンスからなる三相平衡負荷を接続した交流回路がある。

(b) 図2のように，静電容量$C\,[\mathrm{F}]$のコンデンサを$\Delta$結線して，その端子a', b'及びc'をそれぞれ図1の端子a, b及びcに接続した。その結果，三相交流電源から見た負荷の力率は1になったという。静電容量$C$の値$[\mathrm{F}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ロ. $1.7	imes10^{-4}$
