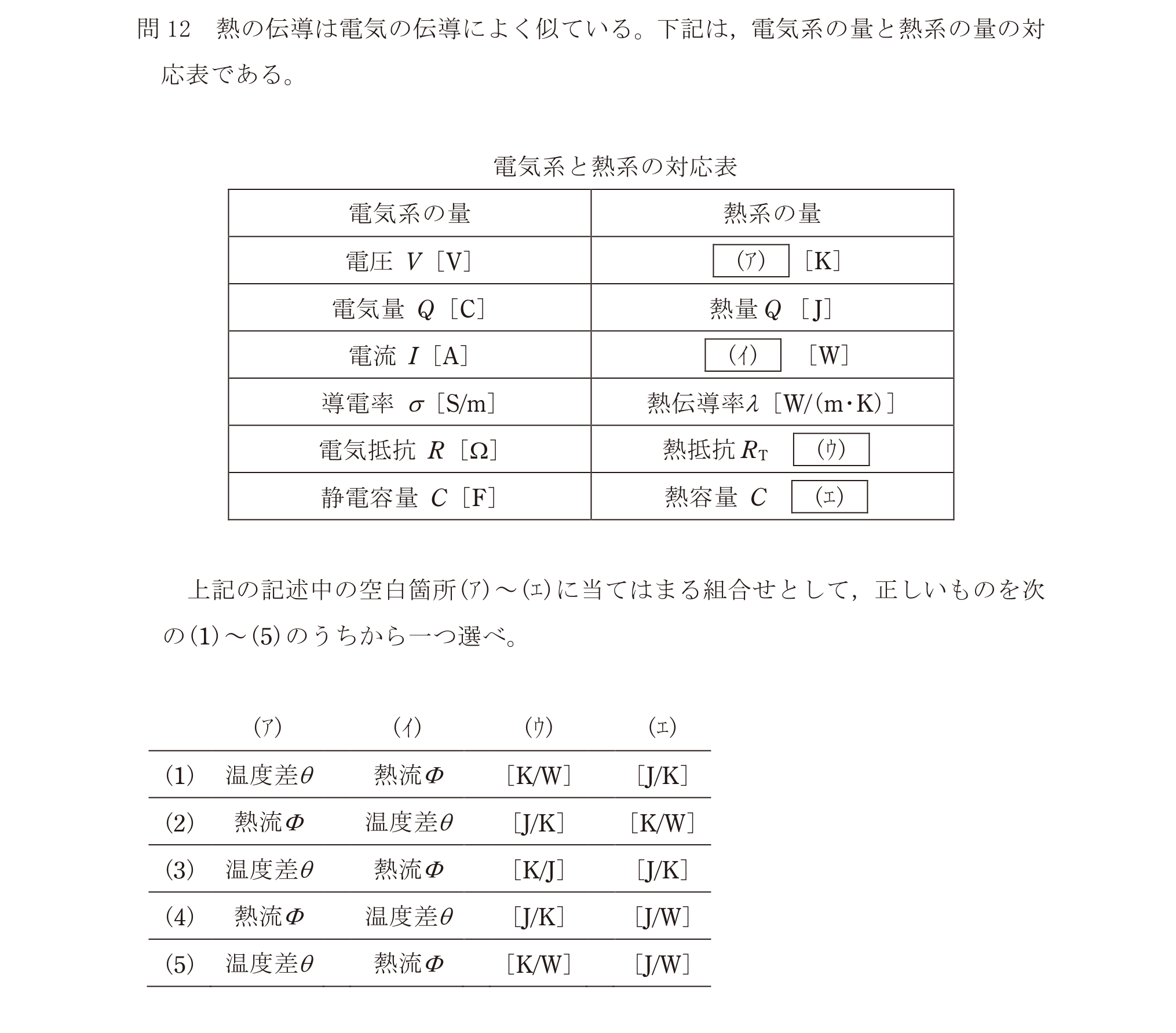

第三種電気主任技術者 2024年上期問54: 熱の伝導は電気の伝導によく似ている。下記は，電気系の量と熱系の量の対応表である。

電気系と熱系の対応表
電気系の量 / 熱系の量
電圧$V\,[\mathrm{V}]$ / (ｱ) $[\mathrm{K}]$
電気量$Q\,[\mathrm{C}]$ / 熱量$Q\,[\mathrm{J}]$
電流$I\,[\mathrm{A}]$ / (ｲ) $[\mathrm{W}]$
導電率$\sigma\,[\mathrm{S/m}]$ / 熱伝導率$\lambda\,[\mathrm{W/(m\cdot K)}]$
電気抵抗$R\,[\Omega]$ / 熱抵抗$R_T$ (ｳ)
静電容量$C\,[\mathrm{F}]$ / 熱容量$C$ (ｴ)

上記の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Q: 第三種電気主任技術者 2024年上期 問54: 熱の伝導は電気の伝導によく似ている。下記は，電気系の量と熱系の量の対応表である。 電気系と熱系の対応表 電気系の量 / 熱系の量 電圧$V\,[\mathrm{V}]$ / (ｱ) $[\mathrm{K}]$ 電気量$Q\,[\mathrm{C}]$ / 熱量$Q\,[\mathrm{J}]$ 電流$I\,[\mathrm{A}]$ / (ｲ) $[\mathrm{W}]$ 導電率$\sigma\,[\mathrm{S/m}]$ / 熱伝導率$\lambda\,[\mathrm{W/(m\cdot K)}]$ 電気抵抗$R\,[\Omega]$ / 熱抵抗$R_T$ (ｳ) 静電容量$C\,[\mathrm{F}]$ / 熱容量$C$ (ｴ) 上記の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

正解: イ. 温度差$\theta$, 熱流$\Phi$, $\mathrm{K/W}$, $\mathrm{J/K}$ 電気系の電圧→温度差θ、電流→熱流Φに対応。熱抵抗の単位はK/W、熱容量の単位はJ/K。

Question

第三種電気主任技術者 2024年上期 問54: 熱の伝導は電気の伝導によく似ている。下記は，電気系の量と熱系の量の対応表である。

電気系と熱系の対応表
電気系の量 / 熱系の量
電圧$V\,[\mathrm{V}]$ / (ｱ) $[\mathrm{K}]$
電気量$Q\,[\mathrm{C}]$ / 熱量$Q\,[\mathrm{J}]$
電流$I\,[\mathrm{A}]$ / (ｲ) $[\mathrm{W}]$
導電率$\sigma\,[\mathrm{S/m}]$ / 熱伝導率$\lambda\,[\mathrm{W/(m\cdot K)}]$
電気抵抗$R\,[\Omega]$ / 熱抵抗$R_T$ (ｳ)
静電容量$C\,[\mathrm{F}]$ / 熱容量$C$ (ｴ)

上記の記述中の空白箇所(ｱ)～(ｴ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: イ. 温度差$	heta$, 熱流$\Phi$, $\mathrm{K/W}$, $\mathrm{J/K}$

電気系の電圧→温度差θ、電流→熱流Φに対応。熱抵抗の単位はK/W、熱容量の単位はJ/K。
