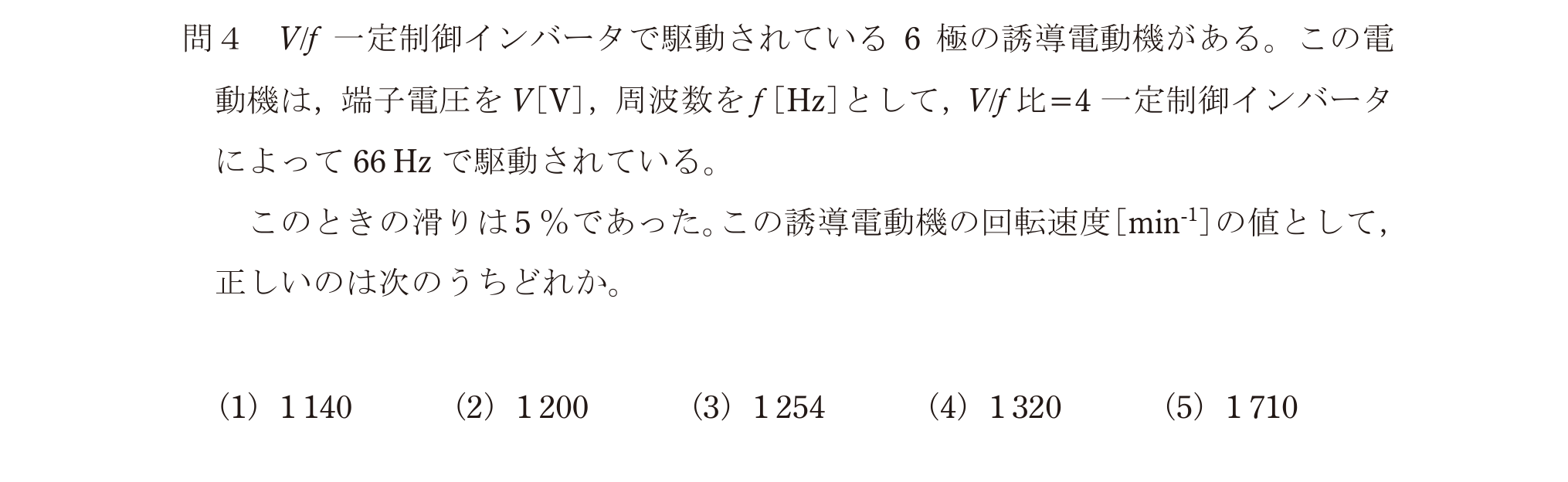

第三種電気主任技術者 2024年上期問46: $V/f$一定制御インバータで駆動されている$6$極の誘導電動機がある。$V/f$比を$4$とし、$66\,\mathrm{Hz}$の周波数で駆動した場合の回転速度$[\mathrm{min^{-1}}]$として、最も近いものを次の(1)〜(5)のうちから一つ選べ。ただし、滑りは$5\,\%$とする。

Question

第三種電気主任技術者 2024年上期 問46: $V/f$一定制御インバータで駆動されている$6$極の誘導電動機がある。$V/f$比を$4$とし、$66\,\mathrm{Hz}$の周波数で駆動した場合の回転速度$[\mathrm{min^{-1}}]$として、最も近いものを次の(1)〜(5)のうちから一つ選べ。ただし、滑りは$5\,\%$とする。

Accepted Answer

正解: ハ. $1254$

同期速度 Ns = 120×66/6 = 1320 min⁻¹
回転速度 N = Ns(1-s) = 1320×(1-0.05) = 1320×0.95 = 1254 min⁻¹
