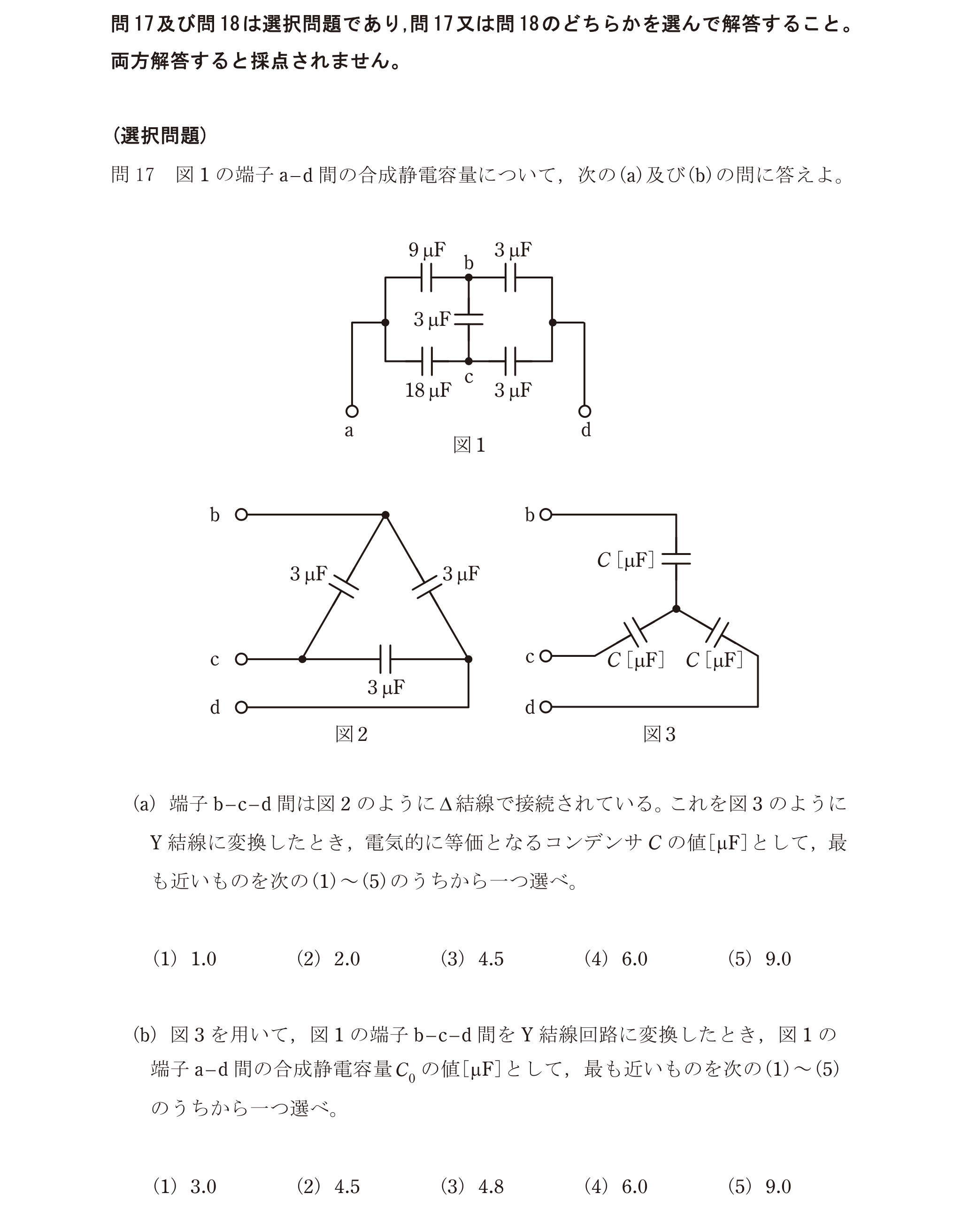

第三種電気主任技術者 2024年上期問19: 【B問題17(a)】図1の端子a-d間の合成静電容量について，次の(a)及び(b)の問に答えよ。

(a) 端子b-c-d間は図2のように$\Delta$結線で接続されている。これを図3のようにY結線に変換したとき，電気的に等価となるコンデンサ$C$の値$[\mu\mathrm{F}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年上期 問19: 【B問題17(a)】 図1の端子a-d間の合成静電容量について，次の(a)及び(b)の問に答えよ。

(a) 端子b-c-d間は図2のように$\Delta$結線で接続されている。これを図3のようにY結線に変換したとき，電気的に等価となるコンデンサ$C$の値$[\mu\mathrm{F}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ホ. $9.0$

Δ結線の各コンデンサが3μFの場合、Δ-Y変換ではY結線の各コンデンサは C_Y = 3C_Δ = 3×3 = 9 μF。（コンデンサのΔ-Y変換は抵抗とは逆の関係）
