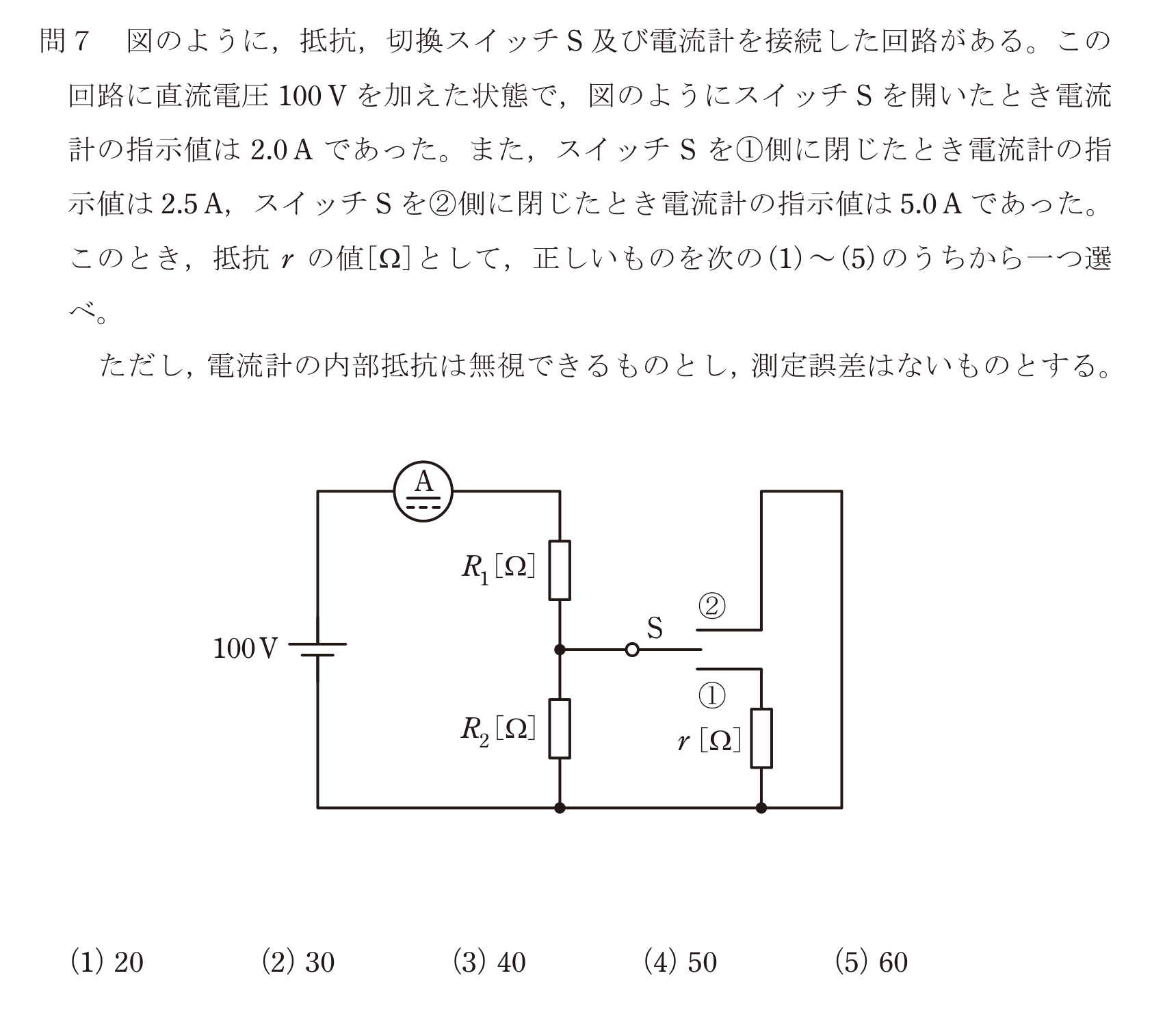

第三種電気主任技術者 2023年下期問7: 図のように，抵抗，切換スイッチS及び電流計を接続した回路がある。この回路に直流電圧$100\,\mathrm{V}$を加えた状態で，図のようにスイッチSを開いたとき電流計の指示値は$2.0\,\mathrm{A}$であった。また，スイッチSを①側に閉じたとき電流計の指示値は$2.5\,\mathrm{A}$，スイッチSを②側に閉じたとき電流計の指示値は$5.0\,\mathrm{A}$であった。このとき，抵抗$r$の値$[\Omega]$として，正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし，電流計の内部抵抗は無視できるものとし，測定誤差はないものとする。

Question

第三種電気主任技術者 2023年下期 問7: 図のように，抵抗，切換スイッチS及び電流計を接続した回路がある。この回路に直流電圧$100\,\mathrm{V}$を加えた状態で，図のようにスイッチSを開いたとき電流計の指示値は$2.0\,\mathrm{A}$であった。また，スイッチSを①側に閉じたとき電流計の指示値は$2.5\,\mathrm{A}$，スイッチSを②側に閉じたとき電流計の指示値は$5.0\,\mathrm{A}$であった。このとき，抵抗$r$の値$[\Omega]$として，正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし，電流計の内部抵抗は無視できるものとし，測定誤差はないものとする。

Accepted Answer

正解: 5. $60$
