第三種電気主任技術者 2023年下期問64: 【B問題18】（選択問題）問17及び問18は選択問題であり，問17又は問18のどちらかを選んで解答すること。両方解答すると採点されません。

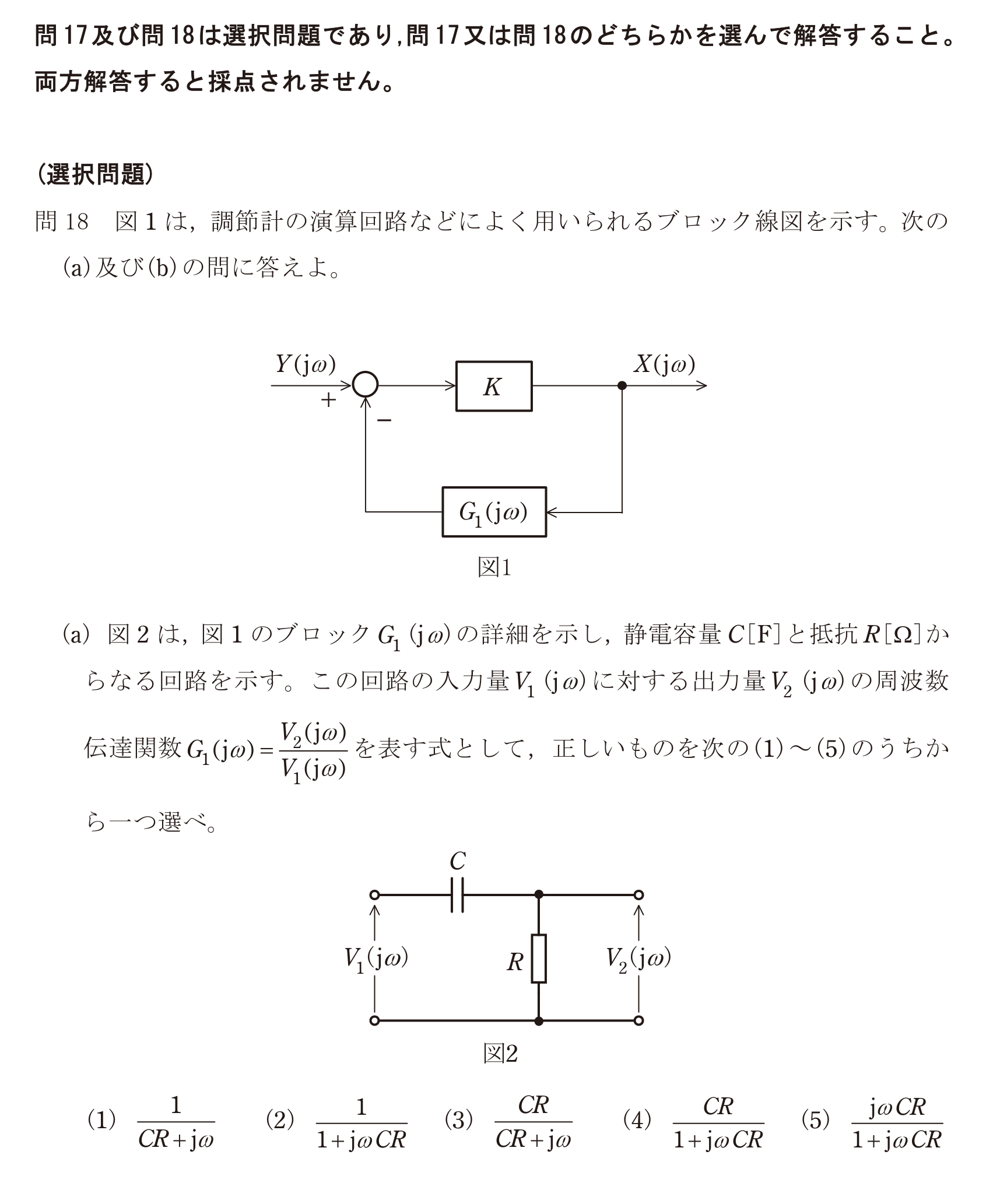

図1は，調節計の演算回路などによく用いられるブロック線図を示す。次の(a)及び(b)の問に答えよ。

(b) 図1のブロック線図において，閉ループ周波数伝達関数$G(j\omega)=\dfrac{X(j\omega)}{Y(j\omega)}$で，ゲイン$K$が非常に大きな場合の近似式として，正しいものを次の(1)〜(5)のうちから一つ選べ。
なお，この近似式が成立する場合，この演算回路は比例プラス積分要素と呼ばれる。

Question

第三種電気主任技術者 2023年下期 問64: 【B問題18】 （選択問題）問17及び問18は選択問題であり，問17又は問18のどちらかを選んで解答すること。両方解答すると採点されません。
図1は，調節計の演算回路などによく用いられるブロック線図を示す。次の(a)及び(b)の問に答えよ。

(b) 図1のブロック線図において，閉ループ周波数伝達関数$G(j\omega)=\dfrac{X(j\omega)}{Y(j\omega)}$で，ゲイン$K$が非常に大きな場合の近似式として，正しいものを次の(1)〜(5)のうちから一つ選べ。
なお，この近似式が成立する場合，この演算回路は比例プラス積分要素と呼ばれる。

Accepted Answer

正解: 3. $1+\dfrac{1}{j\omega CR}$
