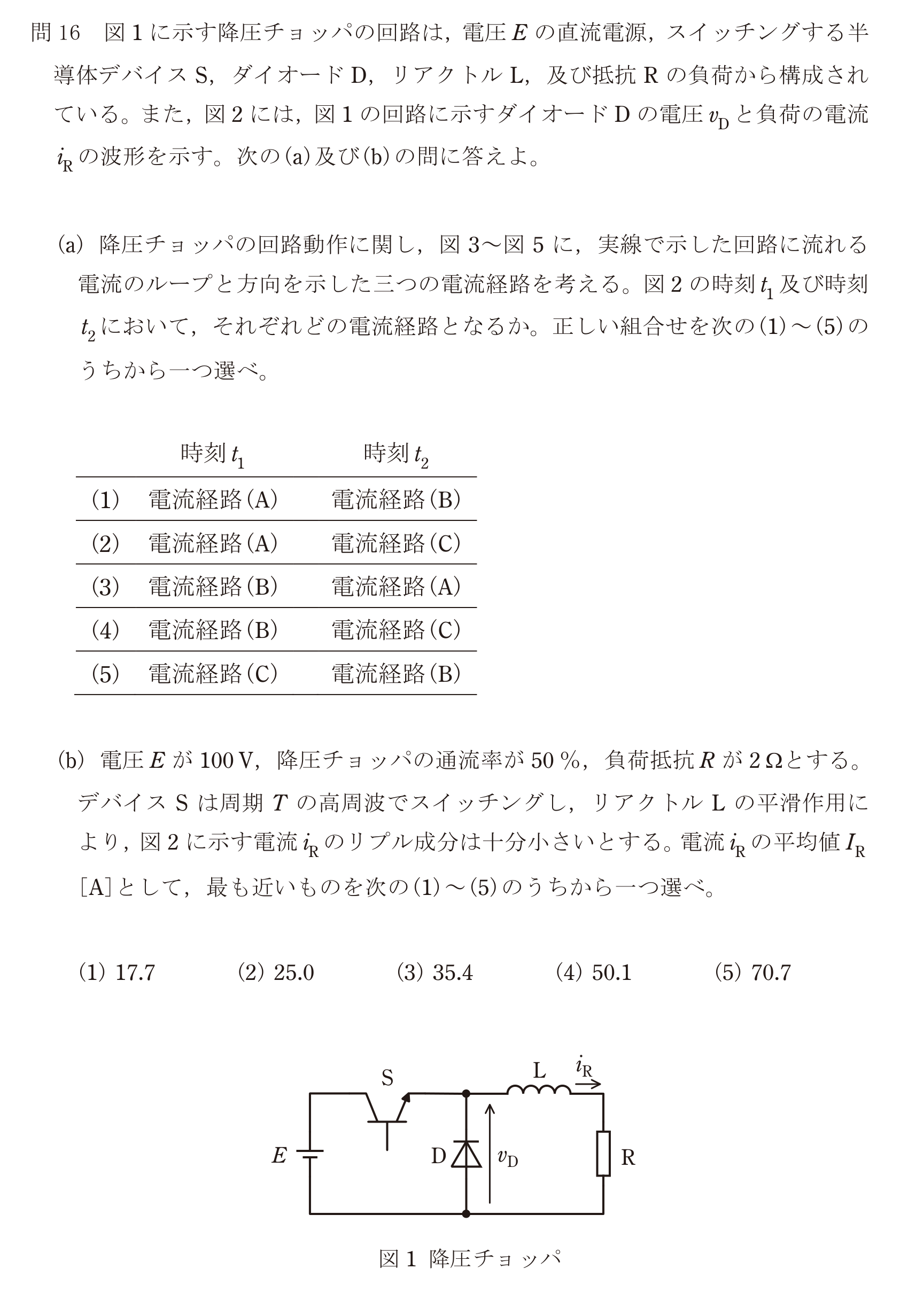

第三種電気主任技術者 2023年下期問60: 【B問題16】図1に示す降圧チョッパの回路は，電圧$E$の直流電源，スイッチングする半導体デバイスS，ダイオードD，リアクトルL，及び抵抗Rの負荷から構成されている。また，図2には，図1の回路に示すダイオードDの電圧$v_D$と負荷の電流$i_R$の波形を示す。次の(a)及び(b)の問に答えよ。

(b) 電圧$E$が$100\,\mathrm{V}$，降圧チョッパの通流率が50%，負荷抵抗$R$が$2\,\Omega$とする。デバイスSは周期$T$の高周波でスイッチングし，リアクトルLの平滑作用により，図2に示す電流$i_R$のリプル成分は十分小さいとする。電流$i_R$の平均値$I_R\,[\mathrm{A}]$として，最も近いものを次の(1)〜(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年下期 問60: 【B問題16】 図1に示す降圧チョッパの回路は，電圧$E$の直流電源，スイッチングする半導体デバイスS，ダイオードD，リアクトルL，及び抵抗Rの負荷から構成されている。また，図2には，図1の回路に示すダイオードDの電圧$v_D$と負荷の電流$i_R$の波形を示す。次の(a)及び(b)の問に答えよ。

(b) 電圧$E$が$100\,\mathrm{V}$，降圧チョッパの通流率が50%，負荷抵抗$R$が$2\,\Omega$とする。デバイスSは周期$T$の高周波でスイッチングし，リアクトルLの平滑作用により，図2に示す電流$i_R$のリプル成分は十分小さいとする。電流$i_R$の平均値$I_R\,[\mathrm{A}]$として，最も近いものを次の(1)〜(5)のうちから一つ選べ。

Accepted Answer

正解: 2. $25.0$
