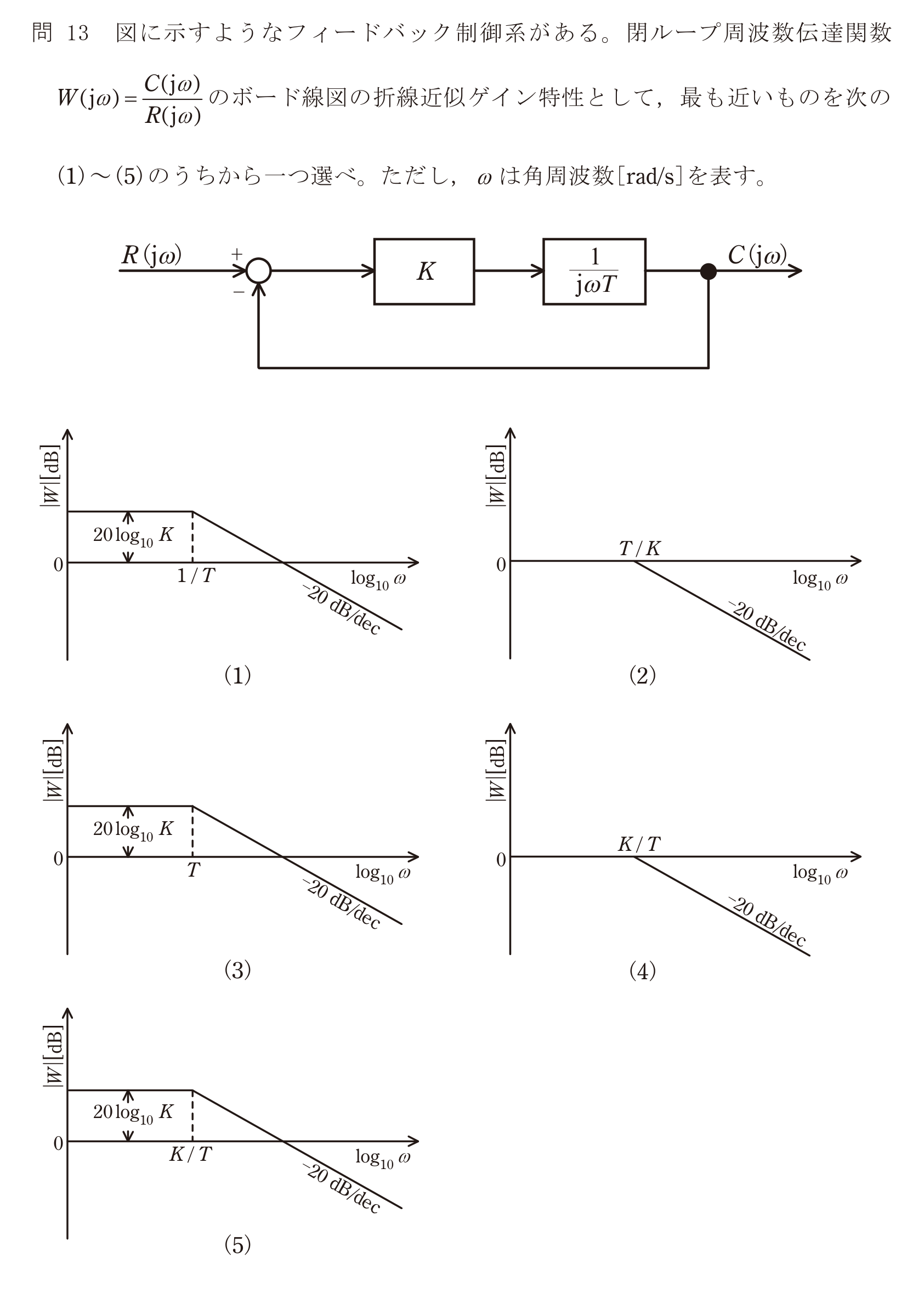

第三種電気主任技術者 2023年下期問55: 図に示すようなフィードバック制御系がある。閉ループ周波数伝達関数$W(j\omega)=\dfrac{C(j\omega)}{R(j\omega)}$のボード線図の折線近似ゲイン特性として，最も近いものを次の(1)〜(5)のうちから一つ選べ。ただし，$\omega$は角周波数$[\mathrm{rad/s}]$を表す。

Question

第三種電気主任技術者 2023年下期 問55: 図に示すようなフィードバック制御系がある。閉ループ周波数伝達関数$W(j\omega)=\dfrac{C(j\omega)}{R(j\omega)}$のボード線図の折線近似ゲイン特性として，最も近いものを次の(1)〜(5)のうちから一つ選べ。ただし，$\omega$は角周波数$[\mathrm{rad/s}]$を表す。

Accepted Answer

正解: 4. 図(4)
