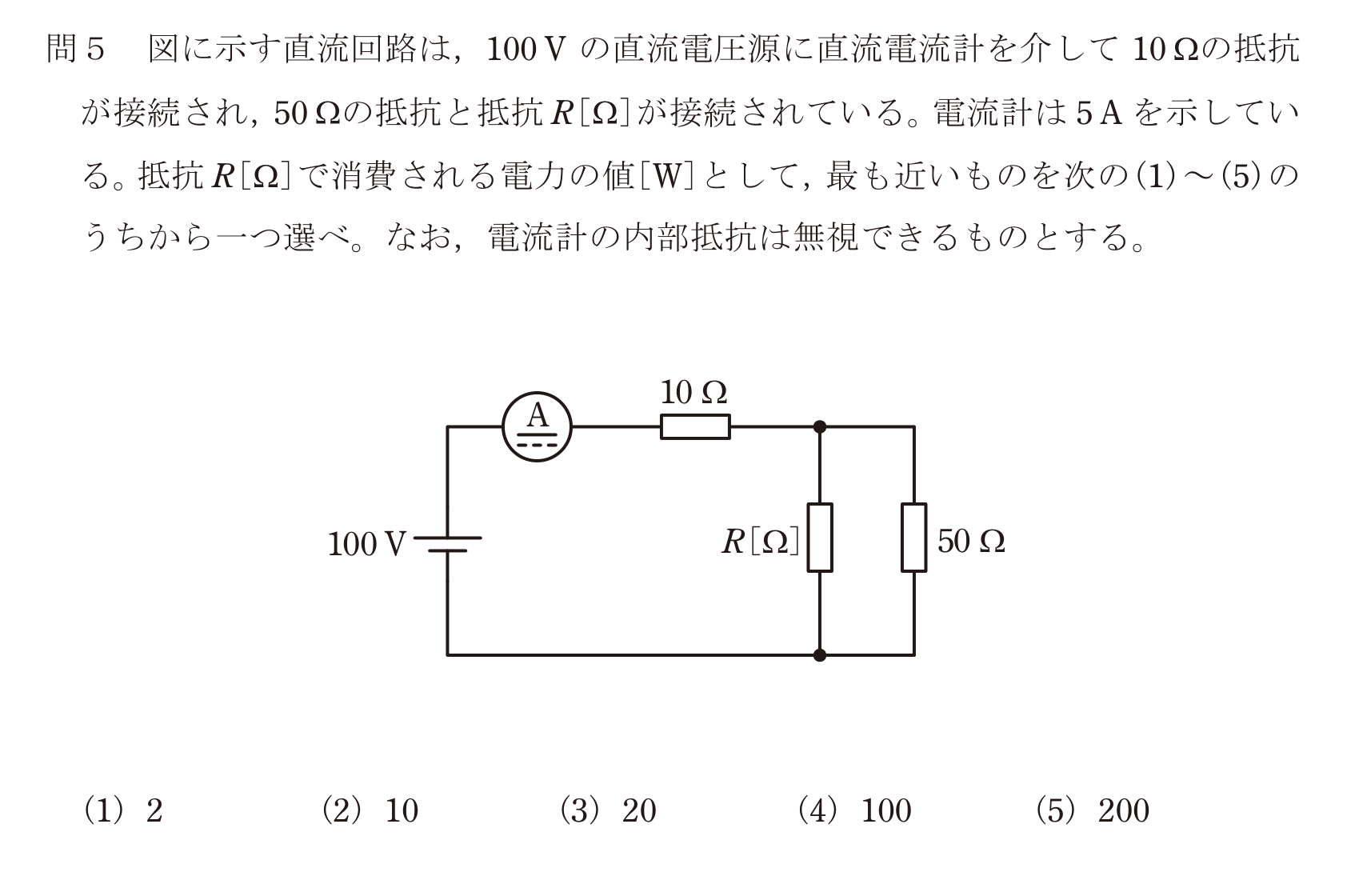

第三種電気主任技術者 2023年下期問5: 図に示す直流回路は，$100\,\mathrm{V}$の直流電圧源に直流電流計を介して$10\,\Omega$の抵抗が接続され，$50\,\Omega$の抵抗と抵抗$R\,[\Omega]$が接続されている。電流計は$5\,\mathrm{A}$を示している。抵抗$R\,[\Omega]$で消費される電力の値$[\mathrm{W}]$として，最も近いものを次の(1)〜(5)のうちから一つ選べ。なお，電流計の内部抵抗は無視できるものとする。

Question

第三種電気主任技術者 2023年下期 問5: 図に示す直流回路は，$100\,\mathrm{V}$の直流電圧源に直流電流計を介して$10\,\Omega$の抵抗が接続され，$50\,\Omega$の抵抗と抵抗$R\,[\Omega]$が接続されている。電流計は$5\,\mathrm{A}$を示している。抵抗$R\,[\Omega]$で消費される電力の値$[\mathrm{W}]$として，最も近いものを次の(1)〜(5)のうちから一つ選べ。なお，電流計の内部抵抗は無視できるものとする。

Accepted Answer

正解: 5. $200$
