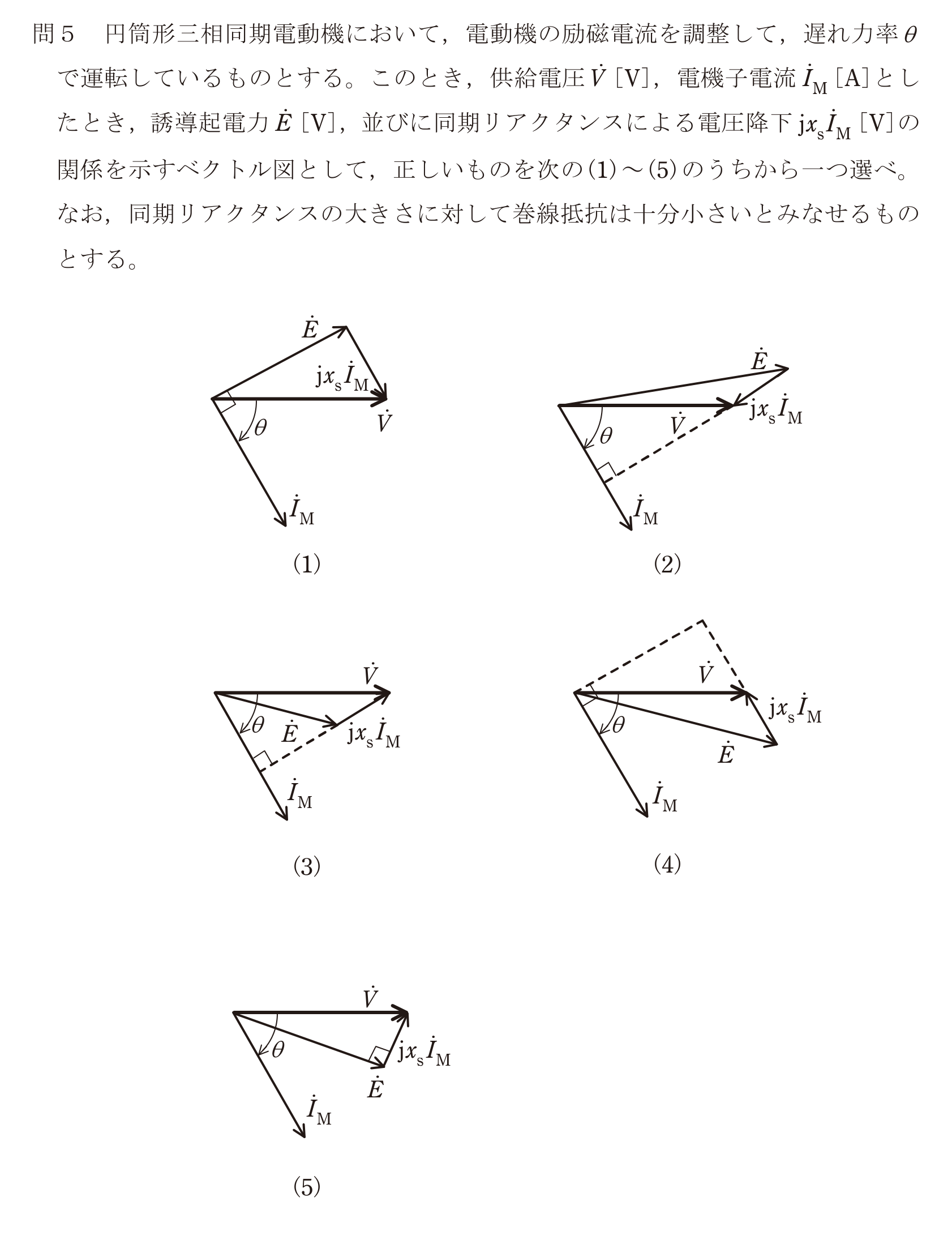

第三種電気主任技術者 2023年下期問47: 円筒形三相同期電動機において，電動機の励磁電流を調整して，遅れ力率で運転しているものとする。このとき，供給電圧$V\,[\mathrm{V}]$，電機子電流$I_M\,[\mathrm{A}]$としたとき，誘導起電力$E\,[\mathrm{V}]$，並びに同期リアクタンスによる電圧降下$jx_sI_M\,[\mathrm{V}]$の関係を示すベクトル図として，正しいものを次の(1)〜(5)のうちから一つ選べ。なお，同期リアクタンスの大きさに対して巻線抵抗は十分小さいとみなせるものとする。

Question

第三種電気主任技術者 2023年下期 問47: 円筒形三相同期電動機において，電動機の励磁電流を調整して，遅れ力率で運転しているものとする。このとき，供給電圧$V\,[\mathrm{V}]$，電機子電流$I_M\,[\mathrm{A}]$としたとき，誘導起電力$E\,[\mathrm{V}]$，並びに同期リアクタンスによる電圧降下$jx_sI_M\,[\mathrm{V}]$の関係を示すベクトル図として，正しいものを次の(1)〜(5)のうちから一つ選べ。なお，同期リアクタンスの大きさに対して巻線抵抗は十分小さいとみなせるものとする。

Accepted Answer

正解: 3. 図(3)
