第三種電気主任技術者2023下期

28

電力

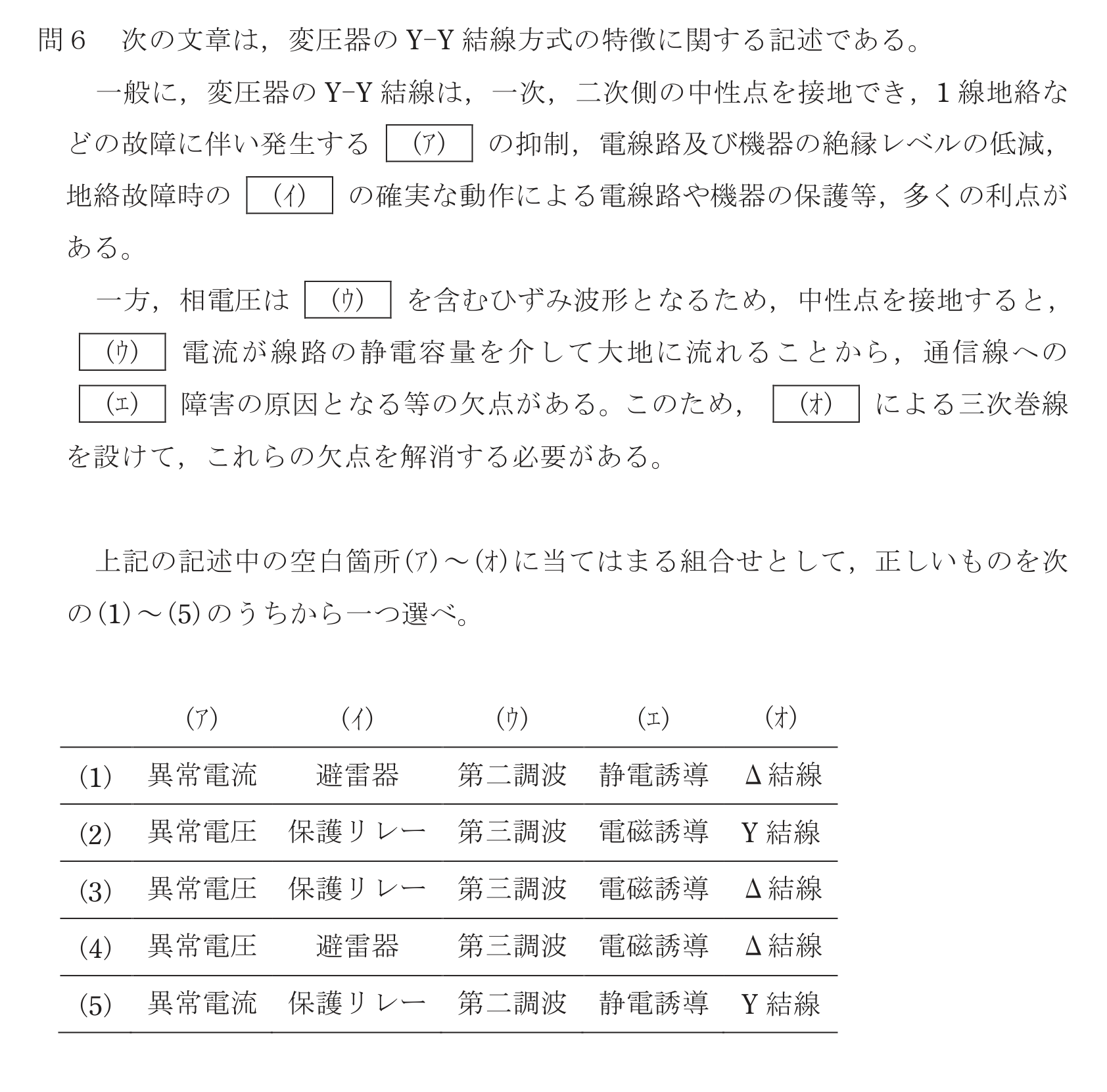

次の文章は,変圧器のY-Y結線方式の特徴に関する記述である。 一般に,変圧器のY-Y結線は,一次,二次側の中性点を接地でき,1線地絡などの故障に伴い発生する(ア)の抑制,電線路及び機器の絶縁レベルの低減,地絡故障時の(イ)の確実な動作による電線路や機器の保護等,多くの利点がある。 一方,相電圧は(ウ)を含むひずみ波形となるため,中性点を接地すると,(ウ)電流が線路の静電容量を介して大地に流れることから,通信線への(エ)障害の原因となる等の欠点がある。このため,(オ)による三次巻線を設けて,これらの欠点を解消する必要がある。 上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして,正しいものを次の(1)〜(5)のうちから一つ選べ。
問28の図
1
(ア)異常電流 (イ)避雷器 (ウ)第二調波 (エ)静電誘導 (オ)結線
2
(ア)異常電圧 (イ)保護リレー (ウ)第三調波 (エ)電磁誘導 (オ)Y結線
3
(ア)異常電圧 (イ)保護リレー (ウ)第三調波 (エ)電磁誘導 (オ)結線
正解
4
(ア)異常電圧 (イ)避雷器 (ウ)第三調波 (エ)電磁誘導 (オ)結線
5
(ア)異常電流 (イ)保護リレー (ウ)第二調波 (エ)静電誘導 (オ)Y結線
