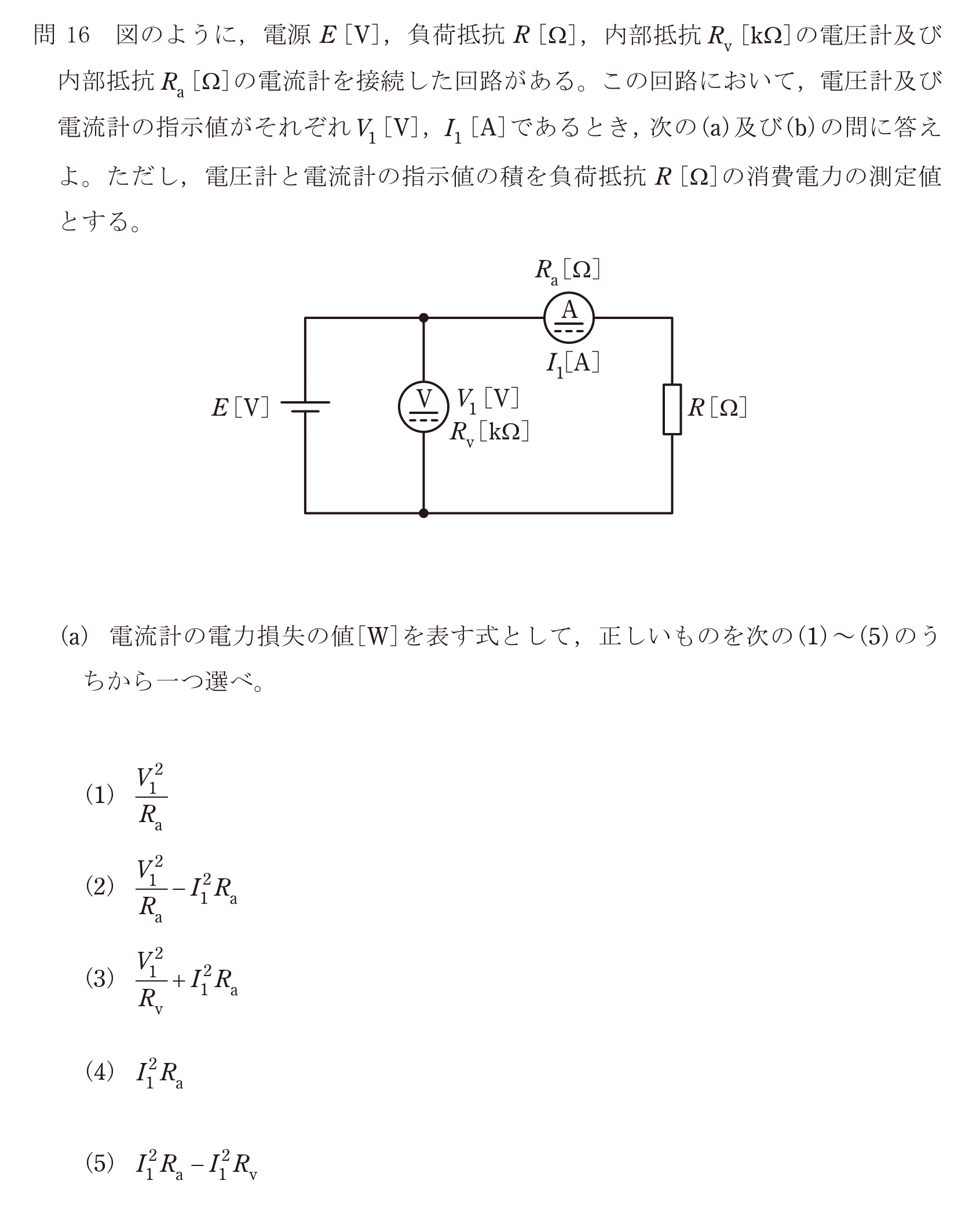

第三種電気主任技術者 2023年下期問17: 【B問題16】図のように，電源$E\,[\mathrm{V}]$，負荷抵抗$R\,[\Omega]$，内部抵抗$R_v\,[\mathrm{k\Omega}]$の電圧計及び内部抵抗$R_a\,[\Omega]$の電流計を接続した回路がある。この回路において，電圧計及び電流計の指示値がそれぞれ$V_1\,[\mathrm{V}]$，$I_1\,[\mathrm{A}]$であるとき，次の(a)及び(b)の問に答えよ。ただし，電圧計と電流計の指示値の積を負荷抵抗$R\,[\Omega]$の消費電力の測定値とする。

(a) 電流計の電力損失の値$[\mathrm{W}]$を表す式として，正しいものを次の(1)〜(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年下期 問17: 【B問題16】 図のように，電源$E\,[\mathrm{V}]$，負荷抵抗$R\,[\Omega]$，内部抵抗$R_v\,[\mathrm{k\Omega}]$の電圧計及び内部抵抗$R_a\,[\Omega]$の電流計を接続した回路がある。この回路において，電圧計及び電流計の指示値がそれぞれ$V_1\,[\mathrm{V}]$，$I_1\,[\mathrm{A}]$であるとき，次の(a)及び(b)の問に答えよ。ただし，電圧計と電流計の指示値の積を負荷抵抗$R\,[\Omega]$の消費電力の測定値とする。

(a) 電流計の電力損失の値$[\mathrm{W}]$を表す式として，正しいものを次の(1)〜(5)のうちから一つ選べ。

Accepted Answer

正解: 4. $I_1^2R_a$
