第三種電気主任技術者 2023年上期問8: 次の文章は，RLC直列共振回路に関する記述である。

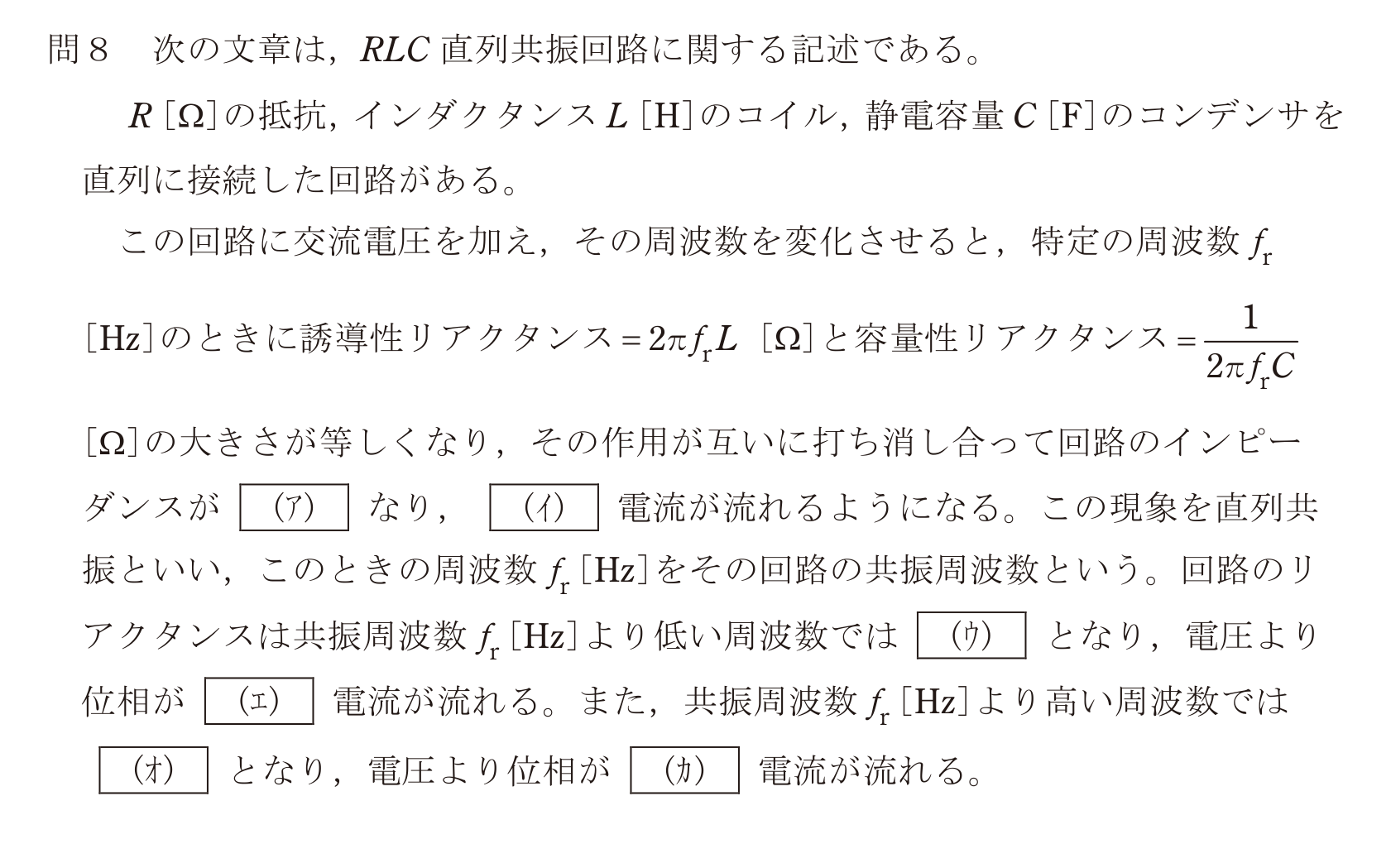

$R\,[\Omega]$ の抵抗，インダクタンス $L\,[\mathrm{H}]$ のコイル，静電容量 $C\,[\mathrm{F}]$ のコンデンサを直列に接続した回路がある。この回路に交流電圧を加え，その周波数を変化させると，特定の周波数 $f_r\,[\mathrm{Hz}]$ のときに誘導性リアクタンス $2\pi f_r L\,[\Omega]$ と容量性リアクタンス $\dfrac{1}{2\pi f_r C}\,[\Omega]$ の大きさが等しくなり，その作用が互いに打ち消し合って回路のインピーダンスが (ア) なり，(イ) 電流が流れるようになる。この現象を直列共振といい，このときの周波数 $f_r\,[\mathrm{Hz}]$ をその回路の共振周波数という。回路のリアクタンスは共振周波数 $f_r$ より低い周波数では (ウ) となり，電圧より位相が (エ) 電流が流れる。また，共振周波数 $f_r$ より高い周波数では (オ) となり，電圧より位相が (カ) 電流が流れる。

上記の記述中の空白箇所(ア)～(カ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年上期 問8: 次の文章は，RLC直列共振回路に関する記述である。

$R\,[\Omega]$ の抵抗，インダクタンス $L\,[\mathrm{H}]$ のコイル，静電容量 $C\,[\mathrm{F}]$ のコンデンサを直列に接続した回路がある。この回路に交流電圧を加え，その周波数を変化させると，特定の周波数 $f_r\,[\mathrm{Hz}]$ のときに誘導性リアクタンス $2\pi f_r L\,[\Omega]$ と容量性リアクタンス $\dfrac{1}{2\pi f_r C}\,[\Omega]$ の大きさが等しくなり，その作用が互いに打ち消し合って回路のインピーダンスが (ア) なり，(イ) 電流が流れるようになる。この現象を直列共振といい，このときの周波数 $f_r\,[\mathrm{Hz}]$ をその回路の共振周波数という。回路のリアクタンスは共振周波数 $f_r$ より低い周波数では (ウ) となり，電圧より位相が (エ) 電流が流れる。また，共振周波数 $f_r$ より高い周波数では (オ) となり，電圧より位相が (カ) 電流が流れる。

上記の記述中の空白箇所(ア)～(カ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 3. (ア)小さく　(イ)大きな　(ウ)容量性　(エ)進んだ　(オ)誘導性　(カ)遅れた
