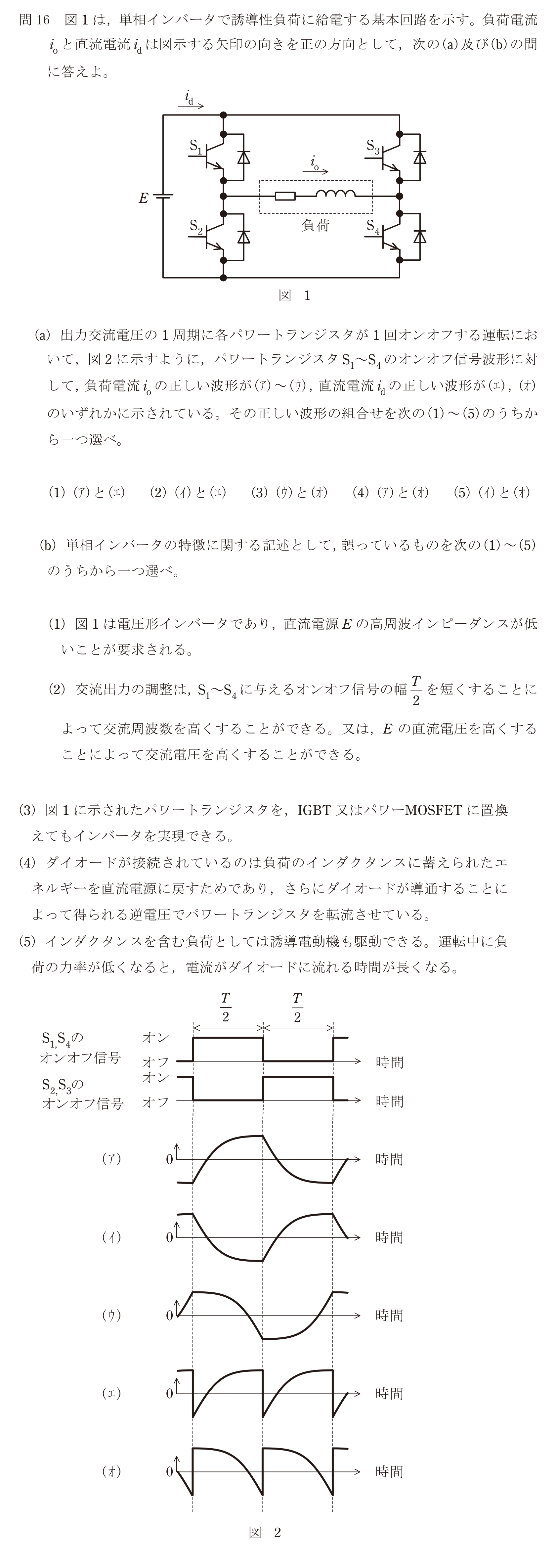

【B問題 問16(b)】図1は，単相インバータで誘導性負荷に給電する基本回路を示す。負荷電流 と直流電流 は図示する矢印の向きを正の方向として，次の(b)の問に答えよ。
(b) 単相インバータの特徴に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。
第三種電気主任技術者・2023年 上期
問 60
1
図1は電圧形インバータであり，直流電源Eの高周波インピーダンスが低いことが要求される。
2
交流出力の調整は，～ に与えるオンオフ信号の幅 を短くすることによって交流周波数を高くすることができる。又は，Eの直流電圧を高くすることによって交流電圧を高くすることができる。
3
図1に示されたパワートランジスタを，IGBT又はパワーMOSFETに置換えてもインバータを実現できる。
4正解
ダイオードが接続されているのは負荷のインダクタンスに蓄えられたエネルギーを直流電源に戻すためであり，さらにダイオードが導通することによって得られる逆電圧でパワートランジスタを転流させている。
5
インダクタンスを含む負荷としては誘導電動機も駆動できる。運転中に負荷の力率が低くなると，電流がダイオードに流れる時間が長くなる。
