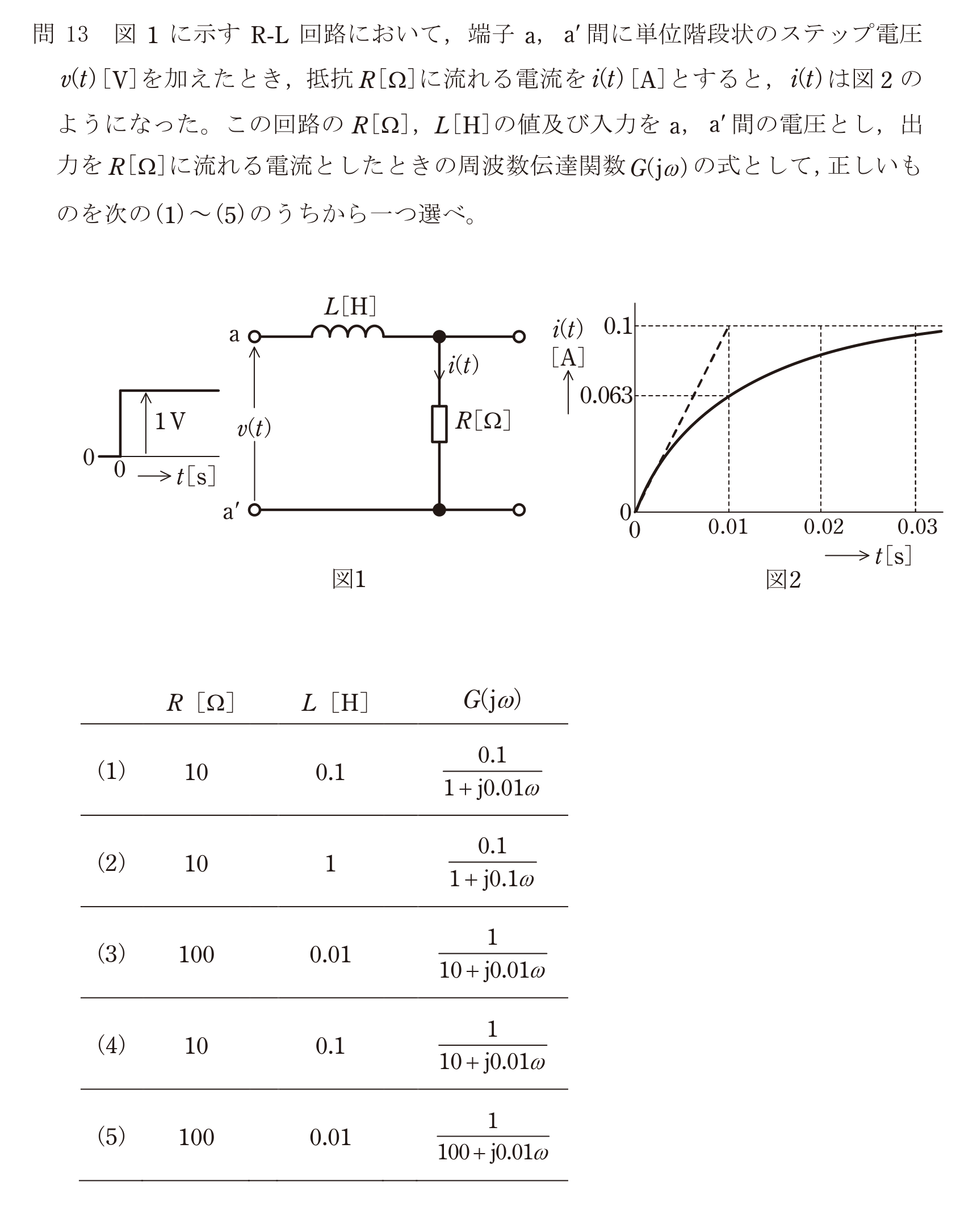

第三種電気主任技術者 2023年上期問55: 図1に示すR-L回路において，端子a，a'間に単位階段状のステップ電圧 $v(t)\,[\mathrm{V}]$ を加えたとき，抵抗 $R\,[\Omega]$ に流れる電流を $i(t)\,[\mathrm{A}]$ とすると，$i(t)$ は図2のようになった。この回路の $R\,[\Omega]$，$L\,[\mathrm{H}]$ の値及び入力をa，a'間の電圧とし，出力を $R\,[\Omega]$ に流れる電流としたときの周波数伝達関数 $G(j\omega)$ の式として，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年上期 問55: 図1に示すR-L回路において，端子a，a'間に単位階段状のステップ電圧 $v(t)\,[\mathrm{V}]$ を加えたとき，抵抗 $R\,[\Omega]$ に流れる電流を $i(t)\,[\mathrm{A}]$ とすると，$i(t)$ は図2のようになった。この回路の $R\,[\Omega]$，$L\,[\mathrm{H}]$ の値及び入力をa，a'間の電圧とし，出力を $R\,[\Omega]$ に流れる電流としたときの周波数伝達関数 $G(j\omega)$ の式として，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 1. $R=10,\ L=0.1,\ G(j\omega)=\dfrac{0.1}{1+j0.01\omega}$
