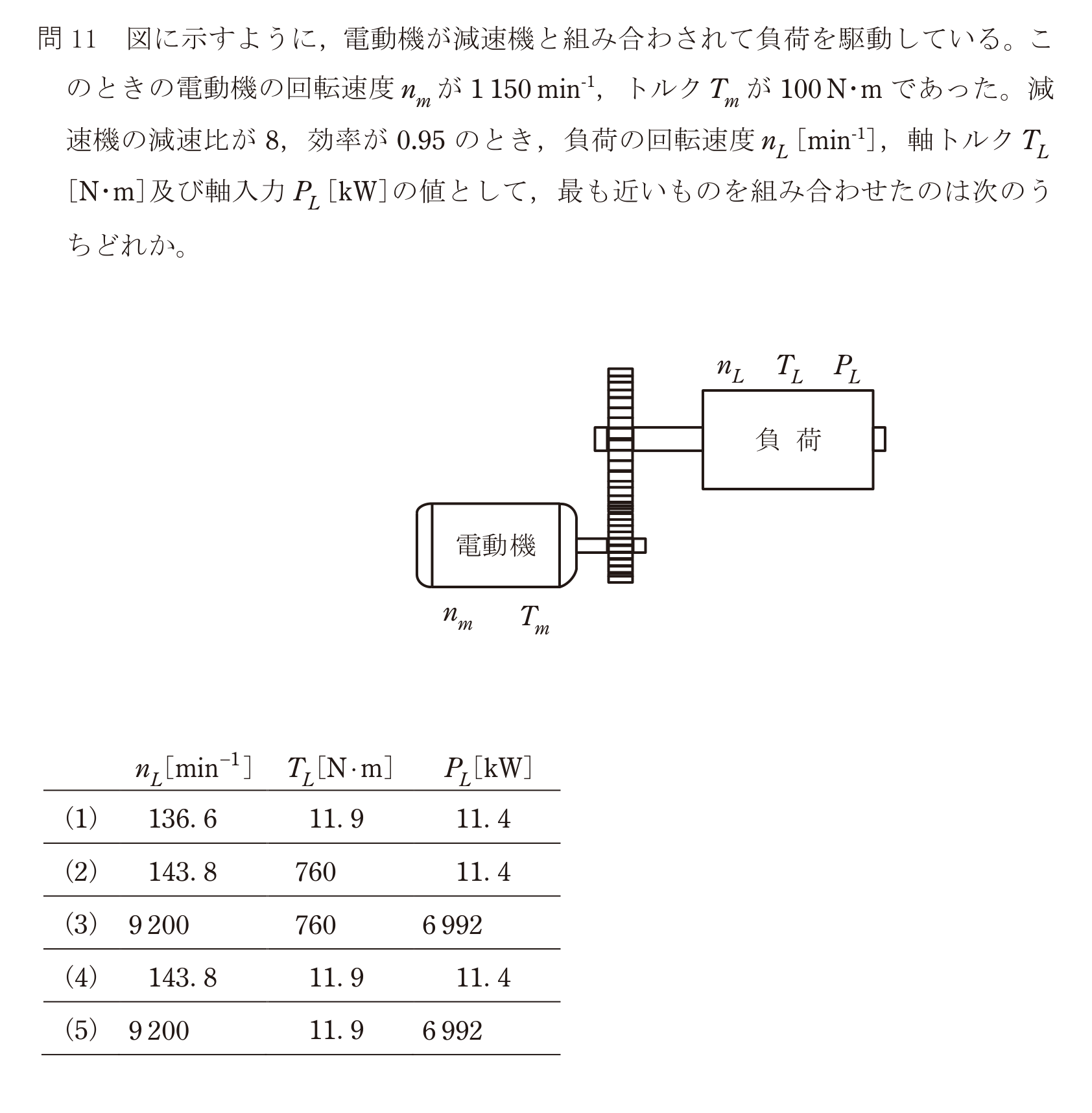

第三種電気主任技術者 2023年上期問53: 図に示すように，電動機が減速機と組み合わされて負荷を駆動している。このときの電動機の回転速度 $n_m$ が $1150\,\mathrm{min^{-1}}$，トルク $T_m$ が $100\,\mathrm{N\cdot m}$ であった。減速機の減速比が8，効率が0.95のとき，負荷の回転速度 $n_L\,[\mathrm{min^{-1}}]$，軸トルク $T_L\,[\mathrm{N\cdot m}]$ 及び軸入力 $P_L\,[\mathrm{kW}]$ の値として，最も近いものを組み合わせたのは次のうちどれか。

Question

第三種電気主任技術者 2023年上期 問53: 図に示すように，電動機が減速機と組み合わされて負荷を駆動している。このときの電動機の回転速度 $n_m$ が $1150\,\mathrm{min^{-1}}$，トルク $T_m$ が $100\,\mathrm{N\cdot m}$ であった。減速機の減速比が8，効率が0.95のとき，負荷の回転速度 $n_L\,[\mathrm{min^{-1}}]$，軸トルク $T_L\,[\mathrm{N\cdot m}]$ 及び軸入力 $P_L\,[\mathrm{kW}]$ の値として，最も近いものを組み合わせたのは次のうちどれか。

Accepted Answer

正解: 2. $n_L=143.8,\ T_L=760,\ P_L=11.4$
