第三種電気主任技術者2023上期

43

機械
次の文章は,直流機の構造に関する記述である。 直流機の構造は,固定子と回転子とからなる。固定子は,(ア),継鉄などによって,また,回転子は,(イ),整流子などによって構成されている。電機子鉄心は,(ウ) 磁束が通るため,(エ) が用いられている。また,電機子巻線を収めるための多数のスロットが設けられている。六角形(亀甲形)の形状の電機子巻線は,そのコイル辺を電機子鉄心のスロットに挿入する。各コイル相互のつなぎ方には,(オ) と波巻とがある。直流機では,同じスロットにコイル辺を上下に重ねて2個ずつ入れた二層巻としている。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

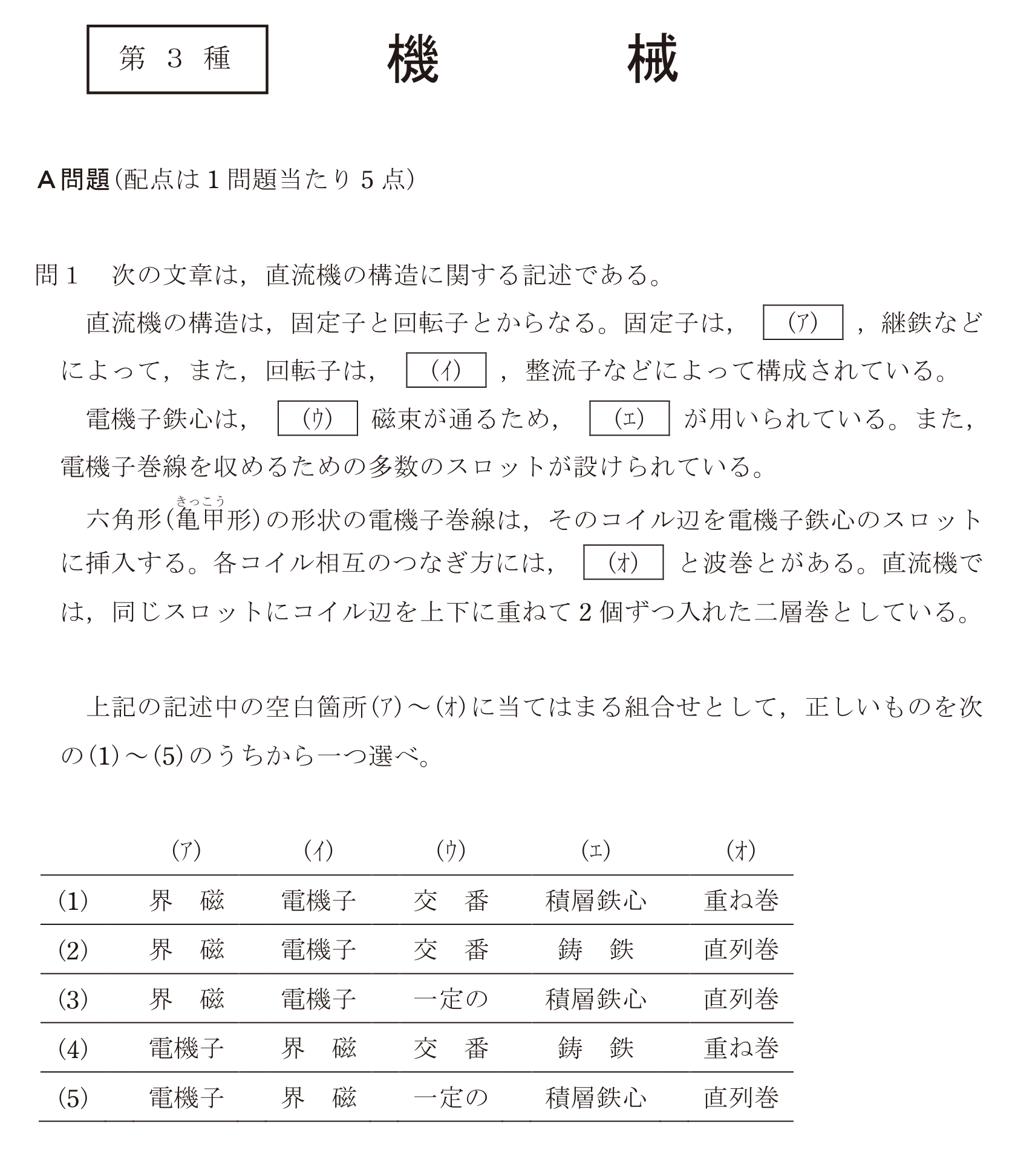

問43の図
1
(ア)界磁 (イ)電機子 (ウ)交番 (エ)積層鉄心 (オ)重ね巻
正解
2
(ア)界磁 (イ)電機子 (ウ)交番 (エ)鋳鉄 (オ)直列巻
3
(ア)界磁 (イ)電機子 (ウ)一定の (エ)積層鉄心 (オ)直列巻
4
(ア)電機子 (イ)界磁 (ウ)交番 (エ)鋳鉄 (オ)重ね巻
5
(ア)電機子 (イ)界磁 (ウ)一定の (エ)積層鉄心 (オ)直列巻
