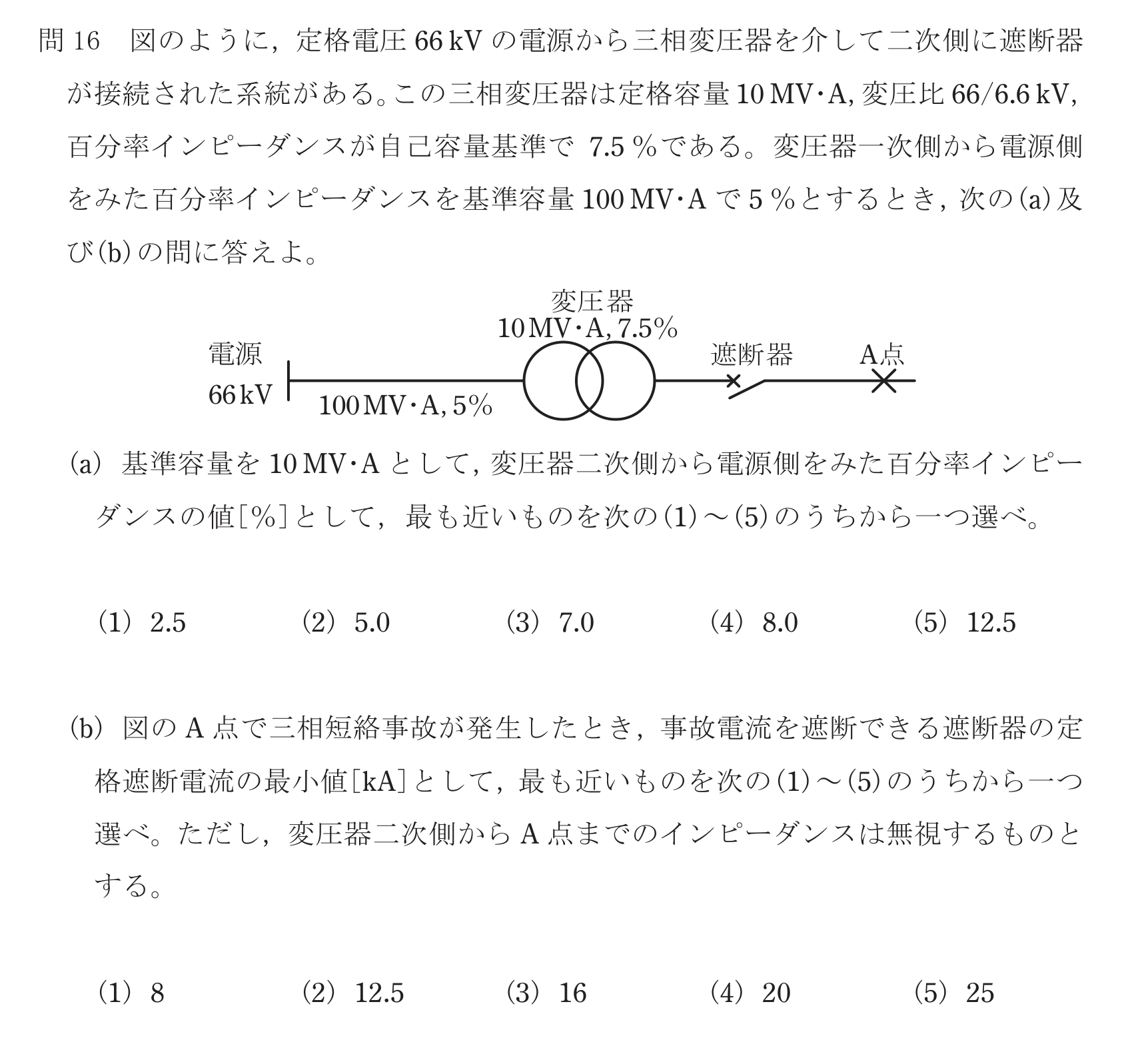

第三種電気主任技術者 2023年上期問39: 【B問題問16(a)】図のように，定格電圧66kVの電源から三相変圧器を介して二次側に遮断器が接続された系統がある。この三相変圧器は定格容量 $10\,\mathrm{MV\cdot A}$，変圧比66/6.6kV，百分率インピーダンスが自己容量基準で7.5％である。変圧器一次側から電源側をみた百分率インピーダンスを基準容量 $100\,\mathrm{MV\cdot A}$ で5％とするとき，次の(a)の問に答えよ。

(a) 基準容量を $10\,\mathrm{MV\cdot A}$ として，変圧器二次側から電源側をみた百分率インピーダンスの値[％]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年上期 問39: 【B問題 問16(a)】図のように，定格電圧66kVの電源から三相変圧器を介して二次側に遮断器が接続された系統がある。この三相変圧器は定格容量 $10\,\mathrm{MV\cdot A}$，変圧比66/6.6kV，百分率インピーダンスが自己容量基準で7.5％である。変圧器一次側から電源側をみた百分率インピーダンスを基準容量 $100\,\mathrm{MV\cdot A}$ で5％とするとき，次の(a)の問に答えよ。

(a) 基準容量を $10\,\mathrm{MV\cdot A}$ として，変圧器二次側から電源側をみた百分率インピーダンスの値[％]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 4. 8.0
