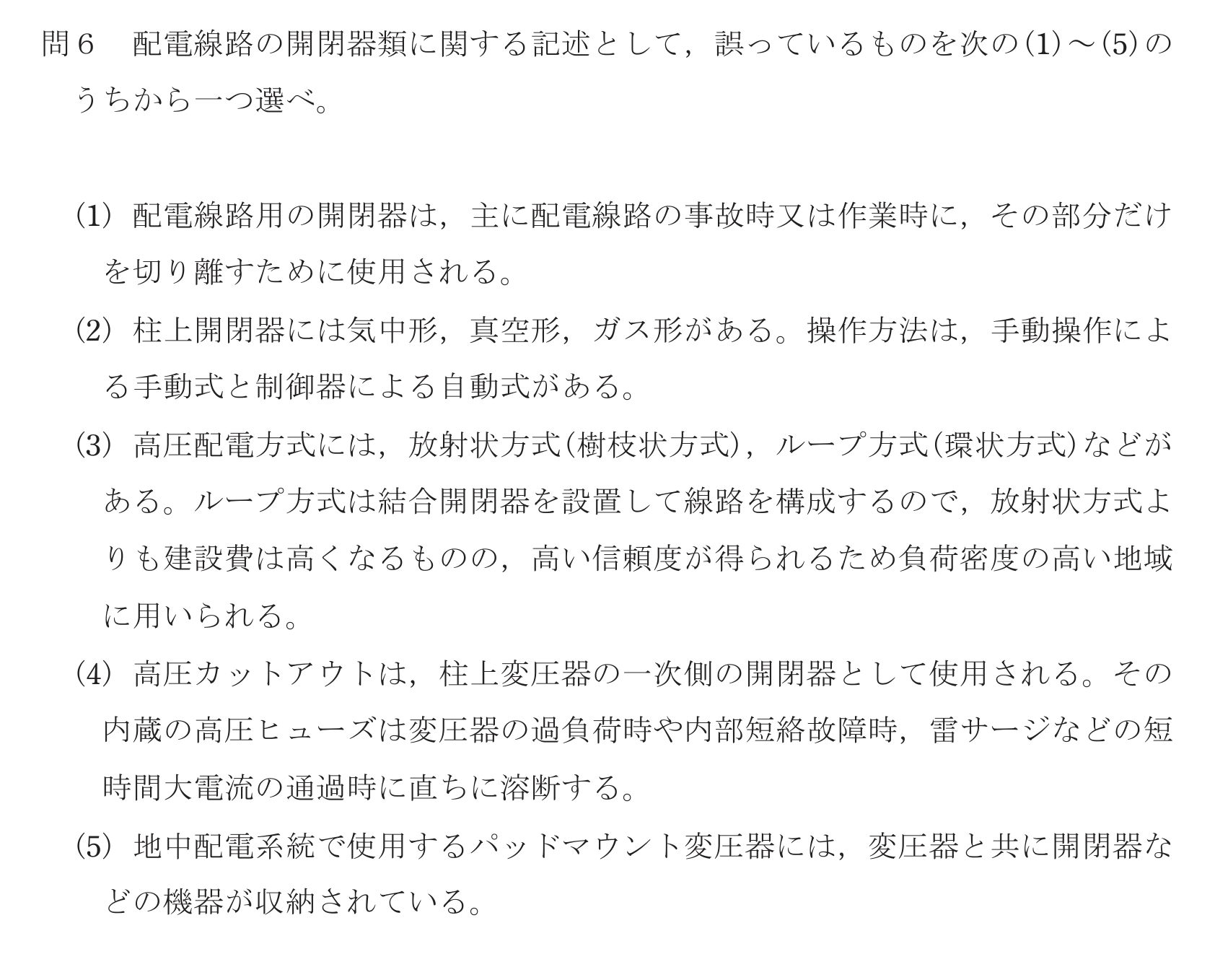

配電線路の開閉器類に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。
第三種電気主任技術者・2023年 上期
問 28
1
配電線路用の開閉器は，主に配電線路の事故時又は作業時に，その部分だけを切り離すために使用される。
2
柱上開閉器には気中形，真空形，ガス形がある。操作方法は，手動操作による手動式と制御器による自動式がある。
3
高圧配電方式には，放射状方式(樹枝状方式)，ループ方式(環状方式)などがある。ループ方式は結合開閉器を設置して線路を構成するので，放射状方式よりも建設費は高くなるものの，高い信頼度が得られるため負荷密度の高い地域に用いられる。
4正解
高圧カットアウトは，柱上変圧器の一次側の開閉器として使用される。その内蔵の高圧ヒューズは変圧器の過負荷時や内部短絡故障時，雷サージなどの短時間大電流の通過時に直ちに溶断する。
5
地中配電系統で使用するパッドマウント変圧器には，変圧器と共に開閉器などの機器が収納されている。
