第三種電気主任技術者2023上期

25

電力

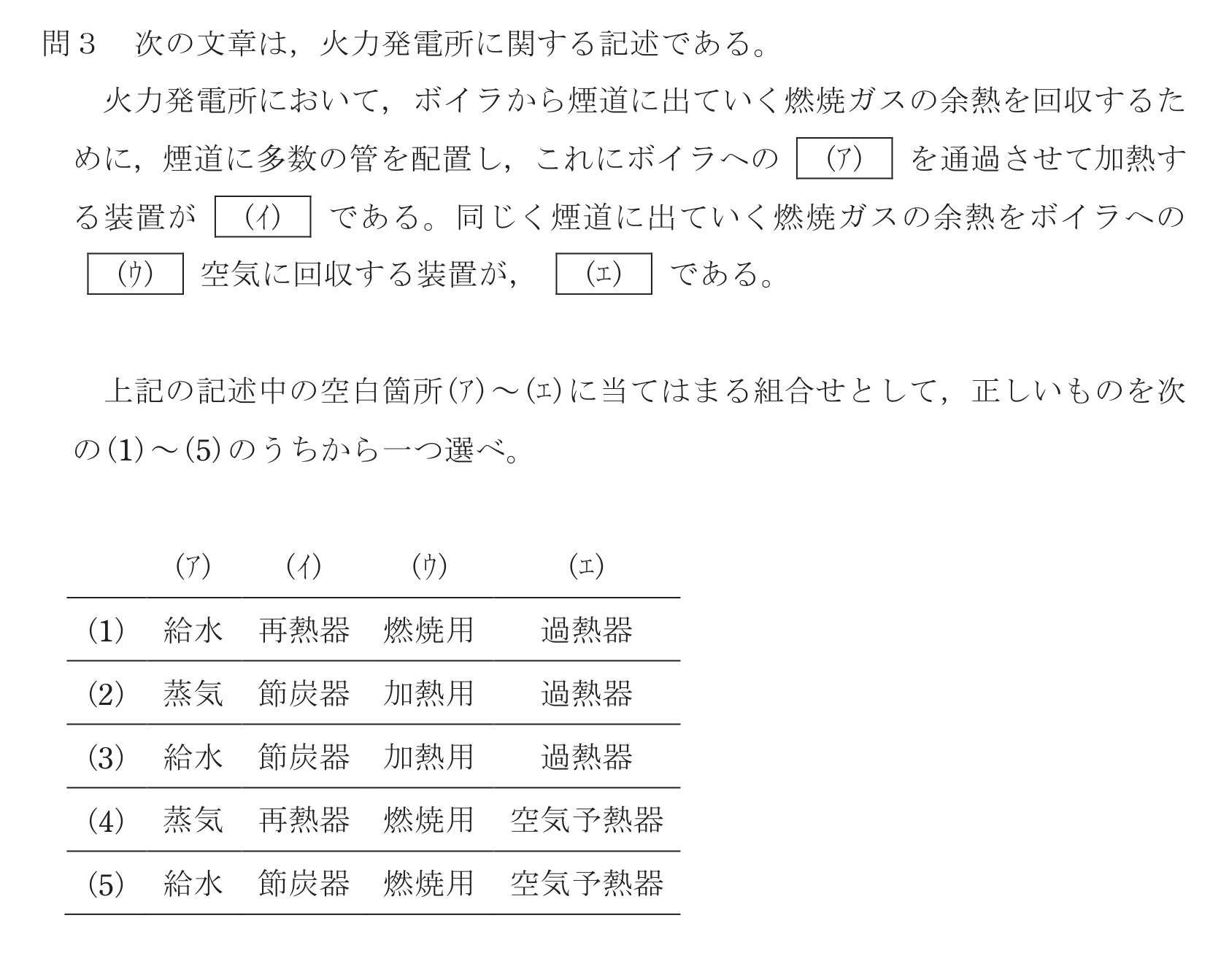

次の文章は,火力発電所に関する記述である。 火力発電所において,ボイラから煙道に出ていく燃焼ガスの余熱を回収するために,煙道に多数の管を配置し,これにボイラへの (ア) を通過させて加熱する装置が (イ) である。同じく煙道に出ていく燃焼ガスの余熱をボイラへの (ウ) 空気に回収する装置が,(エ) である。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問25の図
1
(ア)給水 (イ)再熱器 (ウ)燃焼用 (エ)過熱器
2
(ア)蒸気 (イ)節炭器 (ウ)加熱用 (エ)過熱器
3
(ア)給水 (イ)節炭器 (ウ)加熱用 (エ)過熱器
4
(ア)蒸気 (イ)再熱器 (ウ)燃焼用 (エ)空気予熱器
5
(ア)給水 (イ)節炭器 (ウ)燃焼用 (エ)空気予熱器
正解
