第三種電気主任技術者2023上期

23

電力

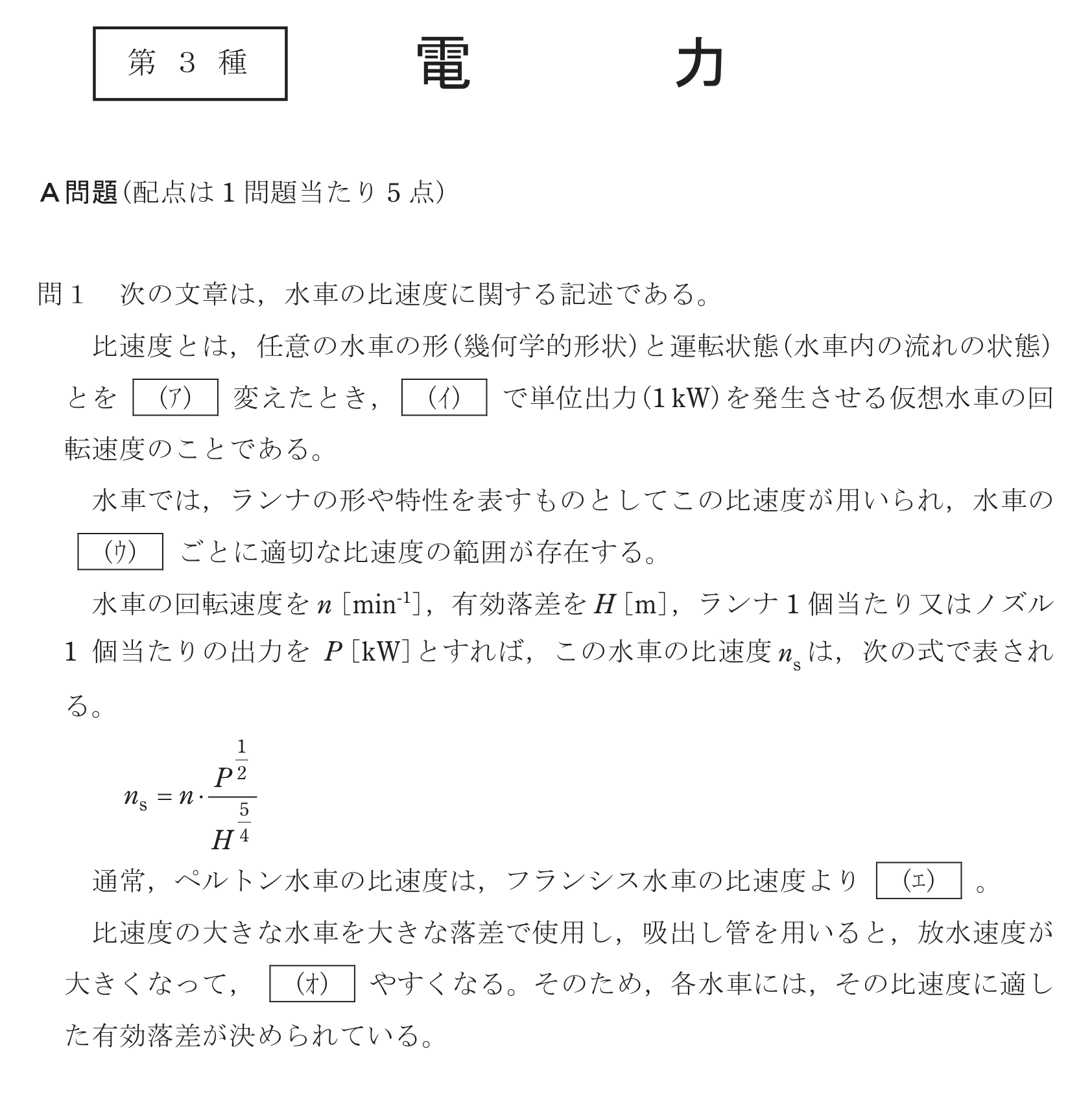

次の文章は,水車の比速度に関する記述である。 比速度とは,任意の水車の形(幾何学的形状)と運転状態(水車内の流れの状態)とを (ア) 変えたとき,(イ) で単位出力()を発生させる仮想水車の回転速度のことである。水車では,ランナの形や特性を表すものとしてこの比速度が用いられ,水車の (ウ) ごとに適切な比速度の範囲が存在する。水車の回転速度を ,有効落差を ,ランナ1個当たり又はノズル1個当たりの出力を とすれば,この水車の比速度 は, で表される。通常,ペルトン水車の比速度は,フランシス水車の比速度より (エ)。比速度の大きな水車を大きな落差で使用し,吸出し管を用いると,放水速度が大きくなって,(オ) やすくなる。そのため,各水車には,その比速度に適した有効落差が決められている。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問23の図
1
(ア)一定に保って有効落差を (イ)単位流量(^3/s) (ウ)出力 (エ)大きい (オ)高い効率を得
2
(ア)一定に保って有効落差を (イ)単位落差() (ウ)種類 (エ)大きい (オ)キャビテーションが生じ
3
(ア)相似に保って大きさを (イ)単位流量(^3/s) (ウ)出力 (エ)大きい (オ)高い効率を得
4
(ア)相似に保って大きさを (イ)単位落差() (ウ)種類 (エ)小さい (オ)キャビテーションが生じ
正解
5
(ア)相似に保って大きさを (イ)単位流量(^3/s) (ウ)出力 (エ)小さい (オ)高い効率を得
