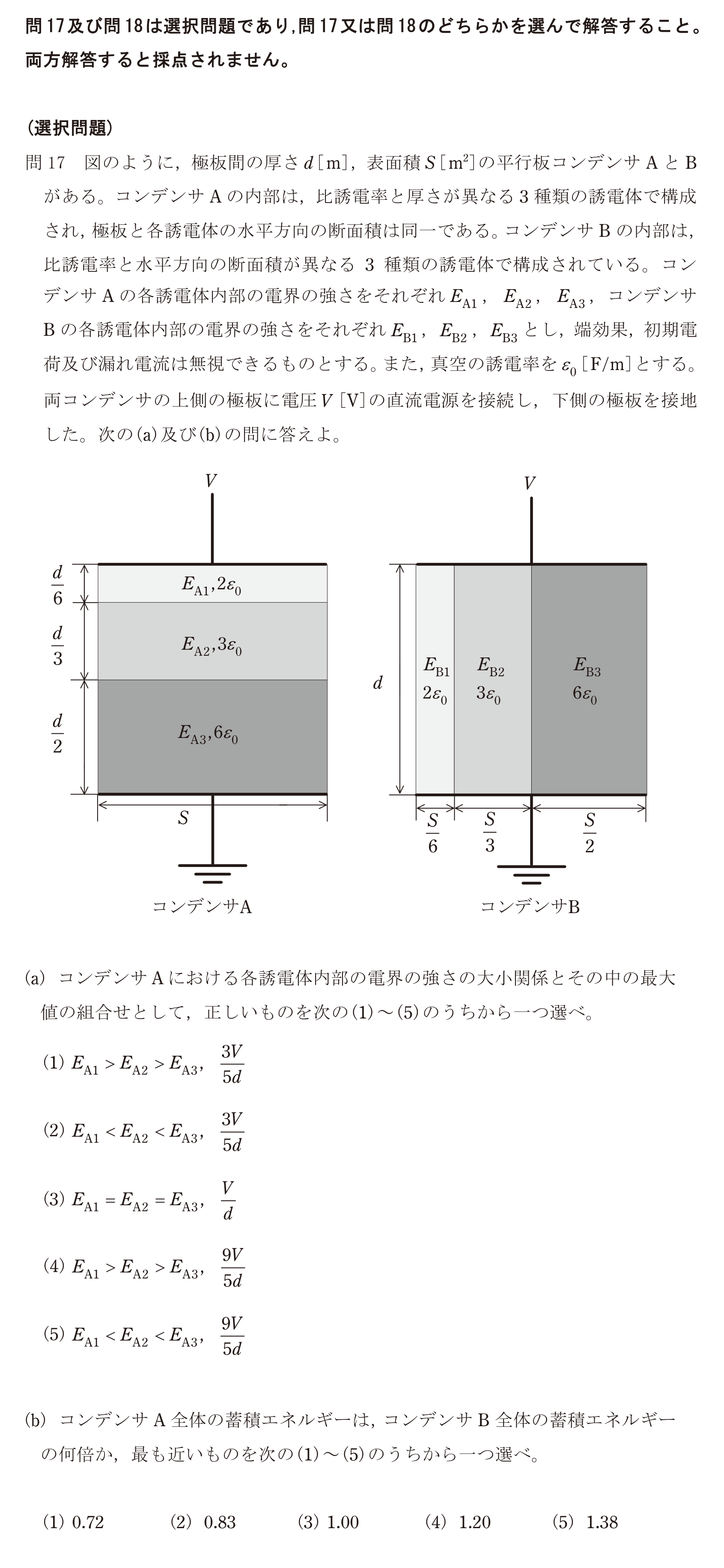

第三種電気主任技術者 2023年上期問20: 【B問題問17(b)・選択問題】図のように，極板間の厚さ $d\,[\mathrm{m}]$，表面積 $S\,[\mathrm{m^2}]$ の平行板コンデンサAとBがある。コンデンサAの内部は，比誘電率と厚さが異なる3種類の誘電体で構成され，コンデンサBの内部は，比誘電率と水平方向の断面積が異なる3種類の誘電体で構成されている。両コンデンサの上側の極板に電圧 $V\,[\mathrm{V}]$ の直流電源を接続し，下側の極板を接地した。

(b) コンデンサA全体の蓄積エネルギーは，コンデンサB全体の蓄積エネルギーの何倍か，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年上期 問20: 【B問題 問17(b)・選択問題】図のように，極板間の厚さ $d\,[\mathrm{m}]$，表面積 $S\,[\mathrm{m^2}]$ の平行板コンデンサAとBがある。コンデンサAの内部は，比誘電率と厚さが異なる3種類の誘電体で構成され，コンデンサBの内部は，比誘電率と水平方向の断面積が異なる3種類の誘電体で構成されている。両コンデンサの上側の極板に電圧 $V\,[\mathrm{V}]$ の直流電源を接続し，下側の極板を接地した。

(b) コンデンサA全体の蓄積エネルギーは，コンデンサB全体の蓄積エネルギーの何倍か，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 2. 0.83
