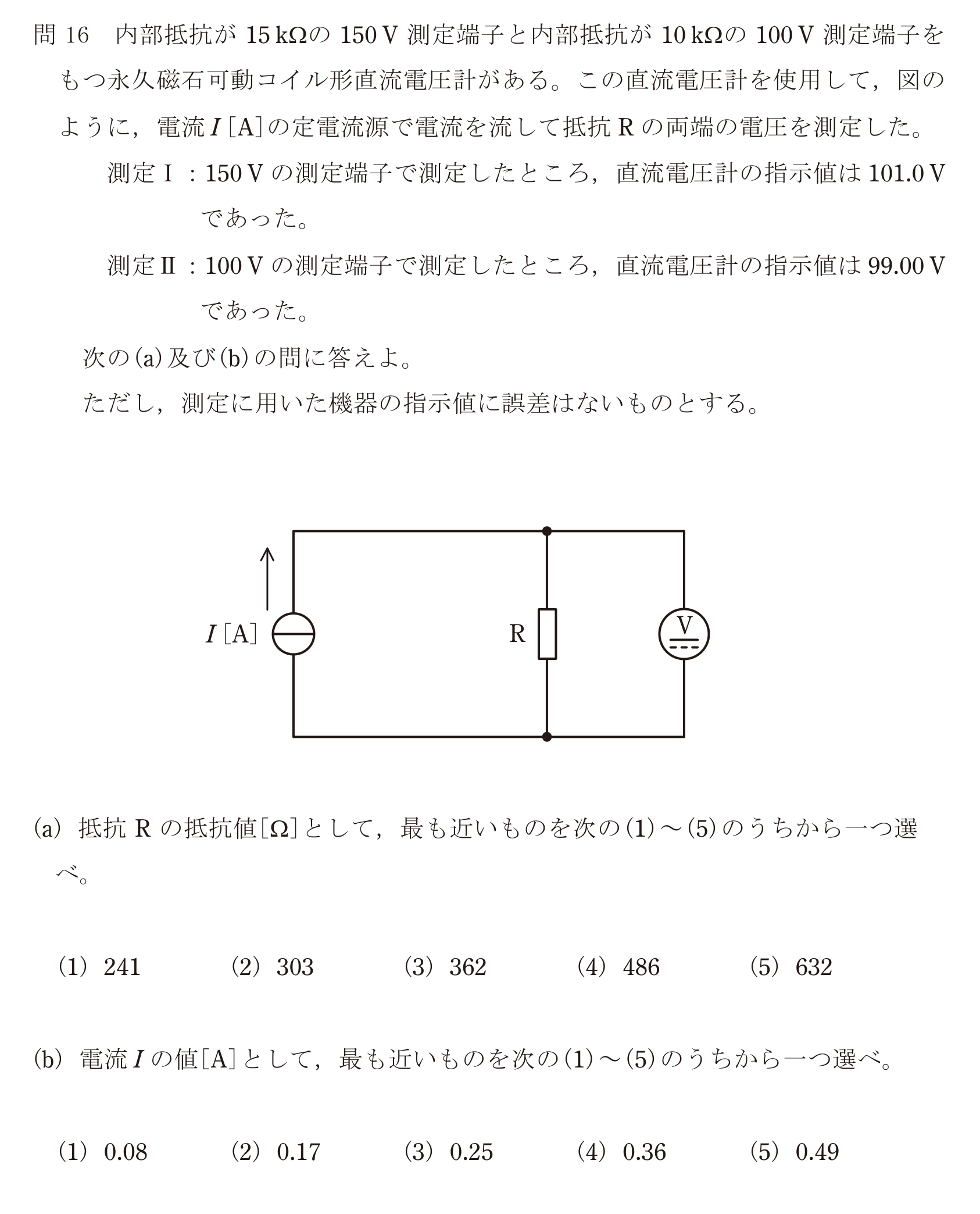

第三種電気主任技術者 2023年上期問18: 【B問題問16(b)】内部抵抗が $15\,\mathrm{k}\Omega$ の150V測定端子と内部抵抗が $10\,\mathrm{k}\Omega$ の100V測定端子をもつ永久磁石可動コイル形直流電圧計がある。この直流電圧計を使用して，図のように，電流 $I\,[\mathrm{A}]$ の定電流源で電流を流して抵抗 $R$ の両端の電圧を測定した。

測定I：150Vの測定端子で測定したところ，直流電圧計の指示値は101.0Vであった。
測定II：100Vの測定端子で測定したところ，直流電圧計の指示値は99.00Vであった。

ただし，測定に用いた機器の指示値に誤差はないものとする。

(b) 電流 $I$ の値[A]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年上期 問18: 【B問題 問16(b)】内部抵抗が $15\,\mathrm{k}\Omega$ の150V測定端子と内部抵抗が $10\,\mathrm{k}\Omega$ の100V測定端子をもつ永久磁石可動コイル形直流電圧計がある。この直流電圧計を使用して，図のように，電流 $I\,[\mathrm{A}]$ の定電流源で電流を流して抵抗 $R$ の両端の電圧を測定した。

測定I：150Vの測定端子で測定したところ，直流電圧計の指示値は101.0Vであった。
測定II：100Vの測定端子で測定したところ，直流電圧計の指示値は99.00Vであった。

ただし，測定に用いた機器の指示値に誤差はないものとする。

(b) 電流 $I$ の値[A]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 2. 0.17
