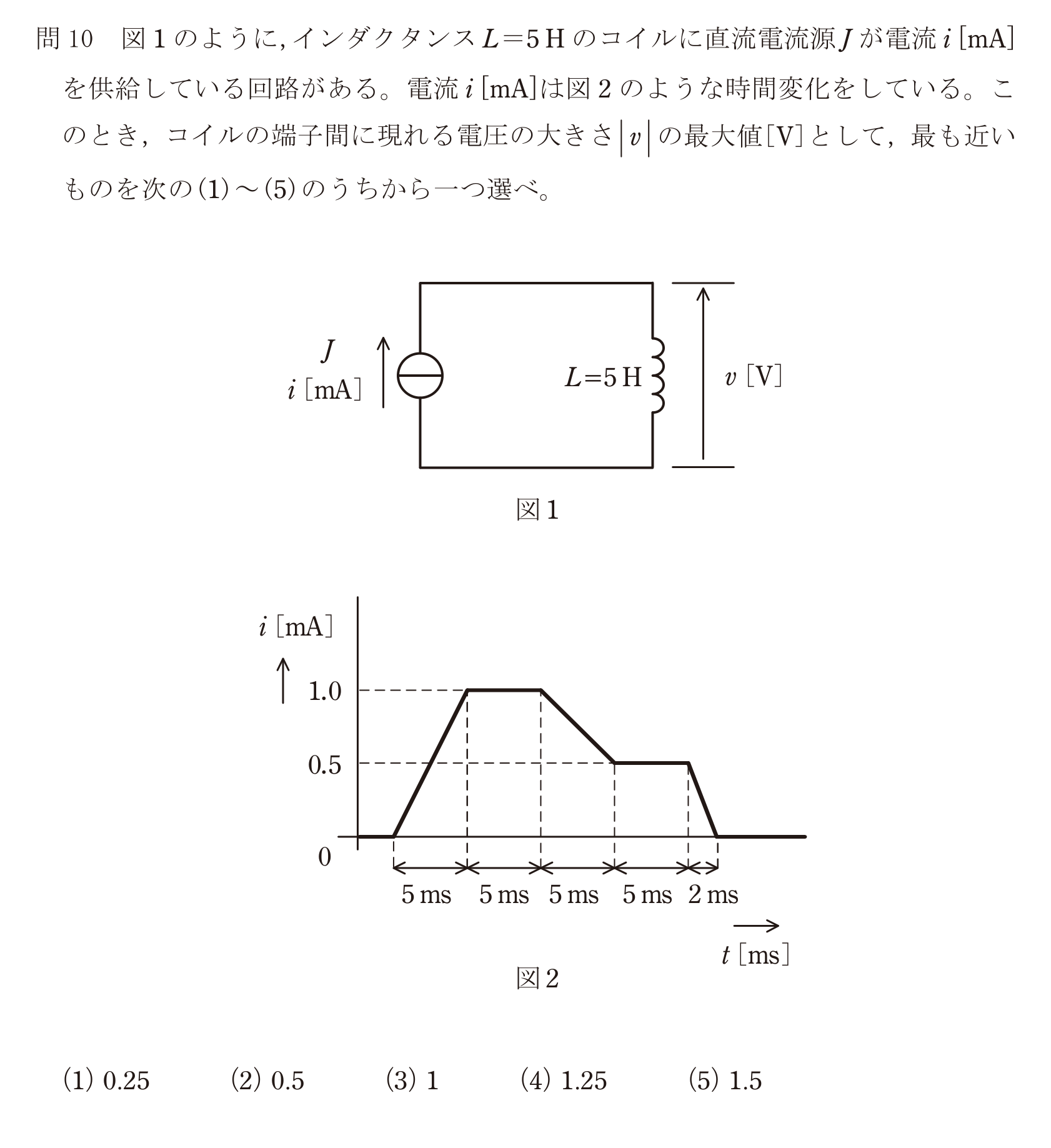

第三種電気主任技術者 2023年上期問10: 図1のように，インダクタンス $L=5\,\mathrm{H}$ のコイルに直流電流源 $J$ が電流 $i\,[\mathrm{mA}]$ を供給している回路がある。電流 $i\,[\mathrm{mA}]$ は図2のような時間変化をしている。このとき，コイルの端子間に現れる電圧の大きさ $v$ の最大値[V]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年上期 問10: 図1のように，インダクタンス $L=5\,\mathrm{H}$ のコイルに直流電流源 $J$ が電流 $i\,[\mathrm{mA}]$ を供給している回路がある。電流 $i\,[\mathrm{mA}]$ は図2のような時間変化をしている。このとき，コイルの端子間に現れる電圧の大きさ $v$ の最大値[V]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 4. 1.25
