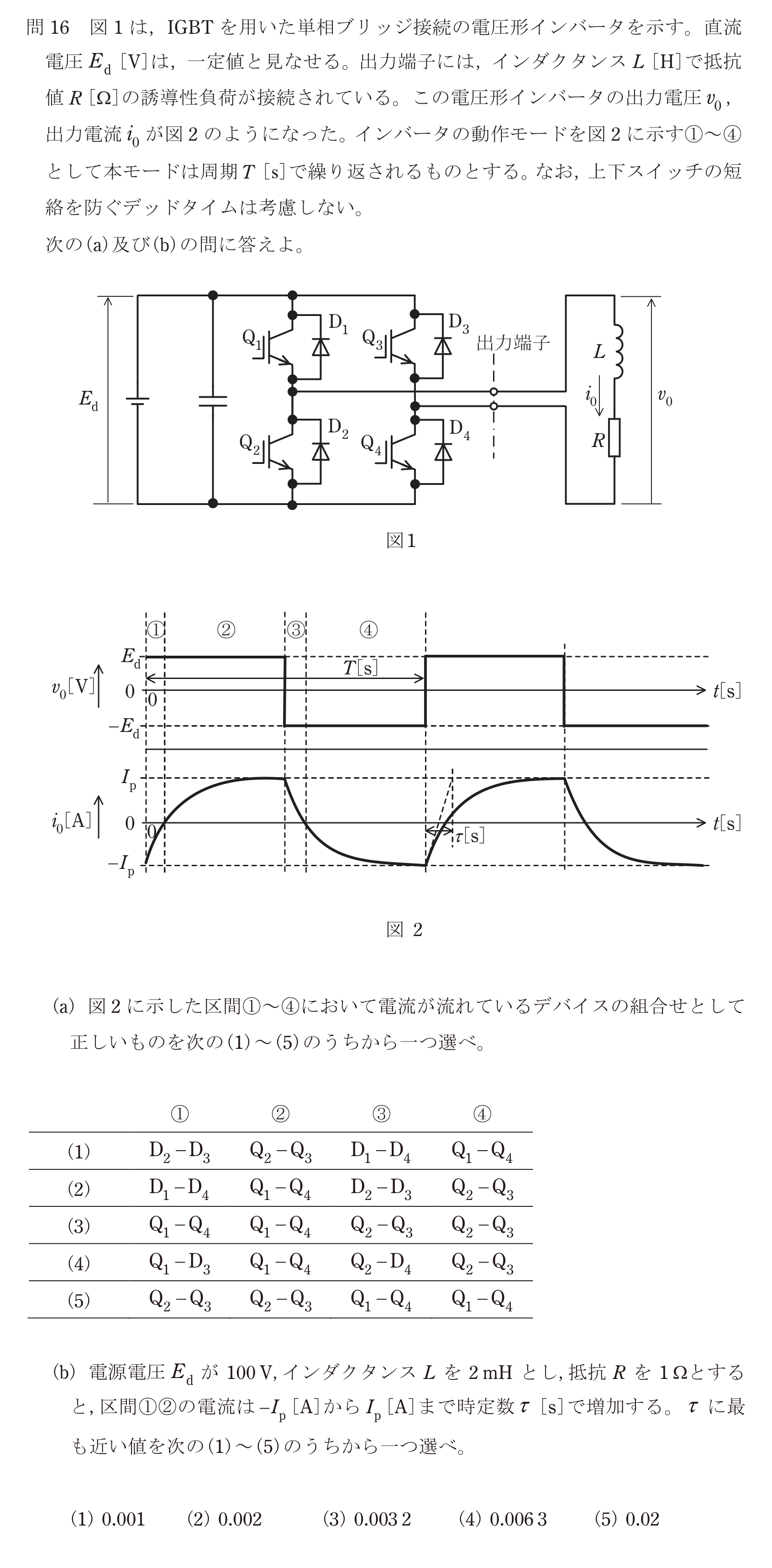

第三種電気主任技術者 2022年下期問60: 図1は，IGBTを用いた単相ブリッジ接続の電圧形インバータを示す。直流電圧 $E_d,[\mathrm{V}]$ は，一定値と見なせる。出力端子には，インダクタンス $L,[\mathrm{H}]$ で抵抗値 $R,[\Omega]$ の誘導性負荷が接続されている。この電圧形インバータの出力電圧 $v_0$，出力電流 $i_0$ が図2のようになった。インバータの動作モードを図2に示す(1)～(4)として本モードは周期 $T,[\mathrm{s}]$ で繰り返されるものとする。なお，上下スイッチの短絡を防ぐデッドタイムは考慮しない。
次の(a)及び(b)の問に答えよ。

(b) 電源電圧 $E_d$ が100V，インダクタンス $L$ を2mH，抵抗 $R$ を $1\,\Omega$ とすると，区間(1)(2)の電流は $-I_p,[\mathrm{A}]$ から $I_p,[\mathrm{A}]$ まで時定数 $ au,[\mathrm{s}]$ で増加する。$ au$ に最も近い値を次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2022年下期 問60: 図1は，IGBTを用いた単相ブリッジ接続の電圧形インバータを示す。直流電圧 $E_d,[\mathrm{V}]$ は，一定値と見なせる。出力端子には，インダクタンス $L,[\mathrm{H}]$ で抵抗値 $R,[\Omega]$ の誘導性負荷が接続されている。この電圧形インバータの出力電圧 $v_0$，出力電流 $i_0$ が図2のようになった。インバータの動作モードを図2に示す(1)～(4)として本モードは周期 $T,[\mathrm{s}]$ で繰り返されるものとする。なお，上下スイッチの短絡を防ぐデッドタイムは考慮しない。
次の(a)及び(b)の問に答えよ。

(b) 電源電圧 $E_d$ が100V，インダクタンス $L$ を2mH，抵抗 $R$ を $1\,\Omega$ とすると，区間(1)(2)の電流は $-I_p,[\mathrm{A}]$ から $I_p,[\mathrm{A}]$ まで時定数 $	au,[\mathrm{s}]$ で増加する。$	au$ に最も近い値を次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 2. 0.002
