第三種電気主任技術者2022下期

56

機械
次の文章は,メカトロニクスの概要と構成要素に関する記述である。 メカトロニクスは(ア)技術,(イ)技術,情報技術を統合した技術である。これにより,メカニズム(機構)によってつくられた従来の(ア)に,マイクロコンピュータなどの(イ)部品を組み込んで,高性能で多機能な機械装置が実現できる。 メカトロニクス製品の構成要素には,(ウ),(エ),(オ)及びインタフェースがある。(ウ)は,機械の圧力,力,速度,加速度,温度などの物理量を計測する。(エ)は,電気,油圧,空気圧などのエネルギーを機械的な動きに変換する。(オ)は,(ウ)で計測した情報を処理して(エ)への指令を生成する制御装置としての役割を果たす。インタフェースは,(ウ)や(エ)の扱う電気信号と(オ)が処理できるディジタル信号との変換を担当する。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

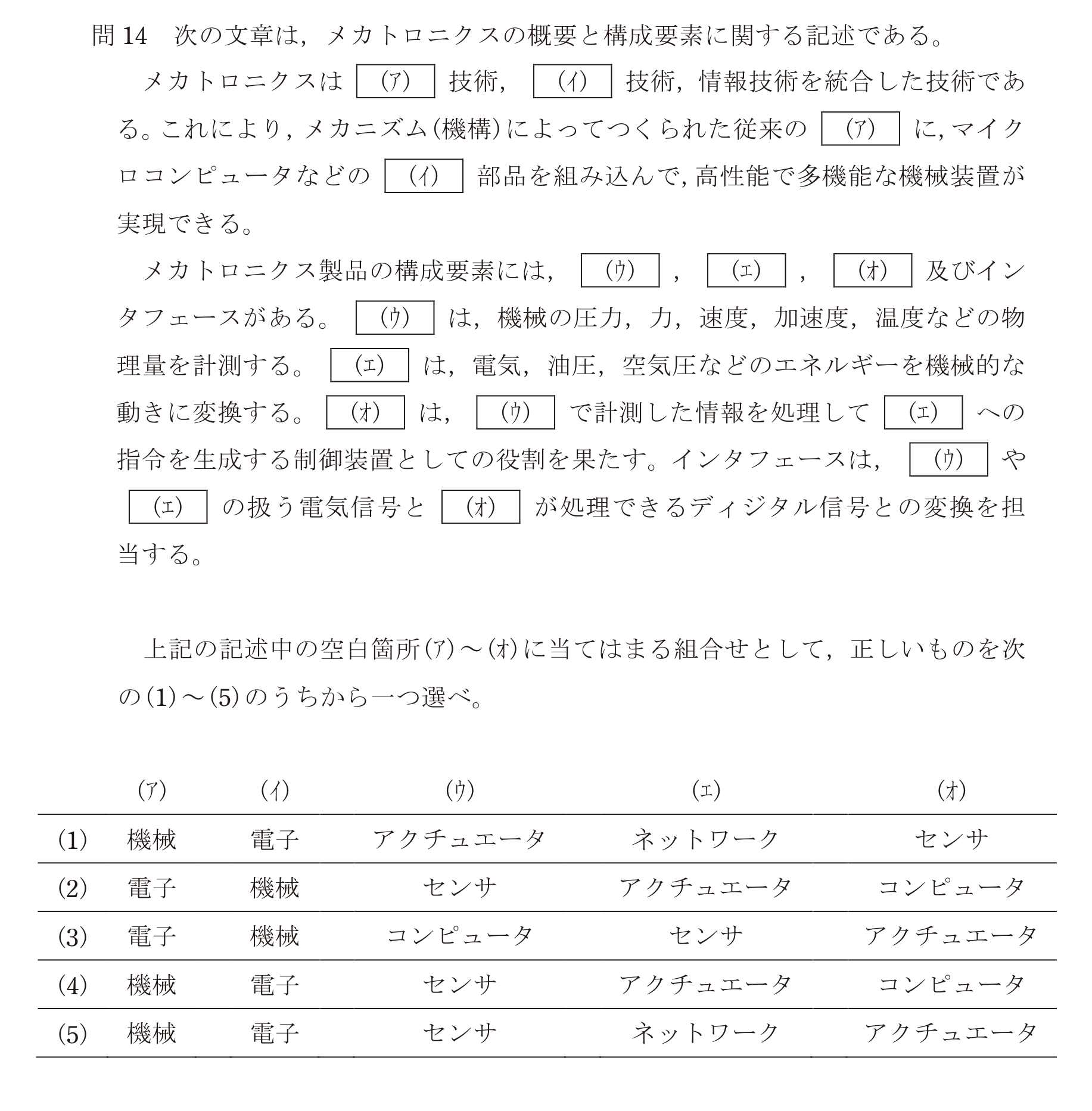

問56の図
1
(ア)機械 (イ)電子 (ウ)アクチュエータ (エ)ネットワーク (オ)センサ
2
(ア)電子 (イ)機械 (ウ)センサ (エ)アクチュエータ (オ)コンピュータ
3
(ア)電子 (イ)機械 (ウ)コンピュータ (エ)センサ (オ)アクチュエータ
4
(ア)機械 (イ)電子 (ウ)センサ (エ)アクチュエータ (オ)コンピュータ
正解
5
(ア)機械 (イ)電子 (ウ)センサ (エ)ネットワーク (オ)アクチュエータ
