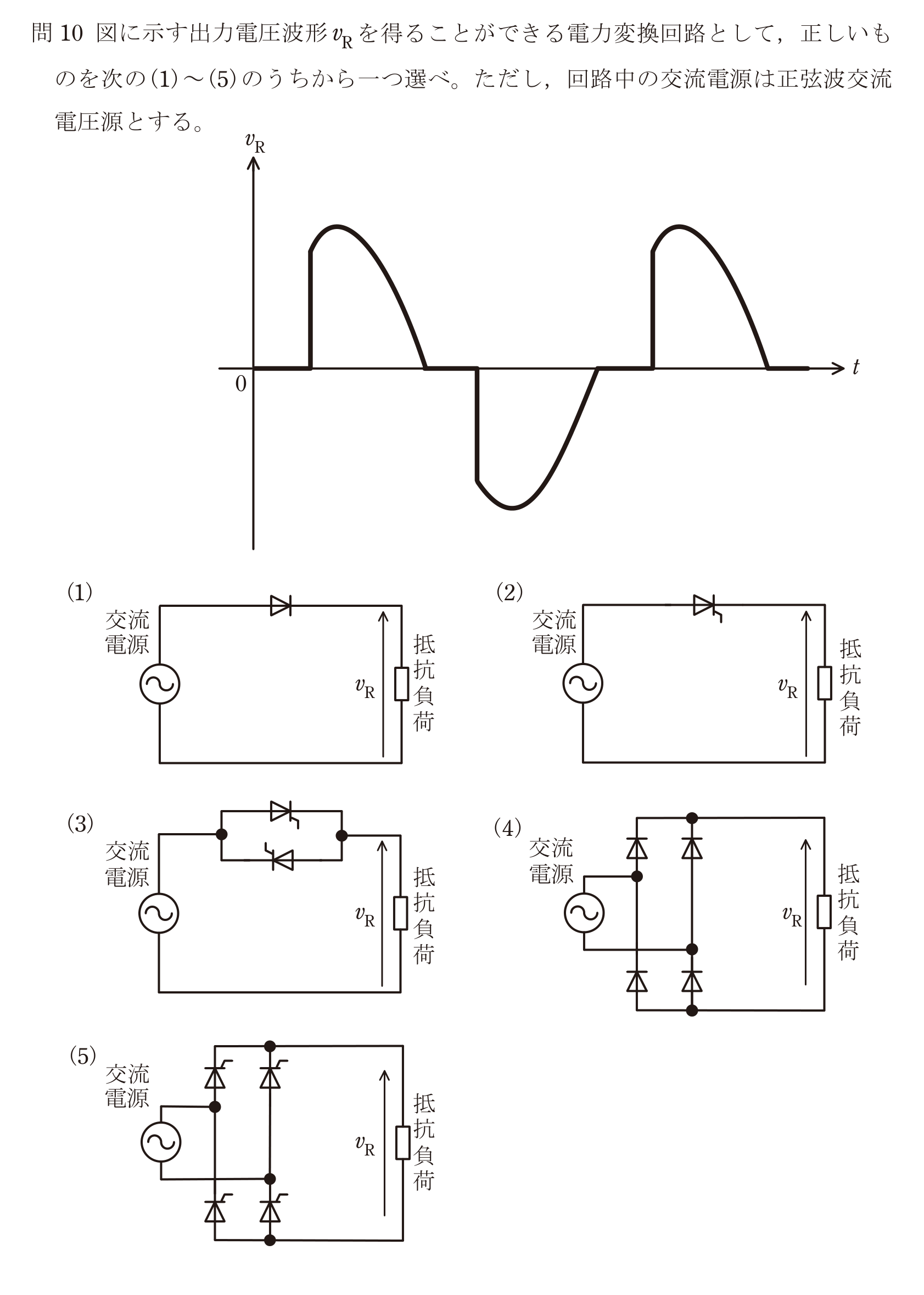

第三種電気主任技術者 2022年下期問52: 図に示す出力電圧波形v_Rを得ることができる電力変換回路として，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，回路中の交流電源は正弦波交流電圧源とする。

Question

第三種電気主任技術者 2022年下期 問52: 図に示す出力電圧波形v_Rを得ることができる電力変換回路として，正しいものを次の(1)～(5)のうちから一つ選べ。ただし，回路中の交流電源は正弦波交流電圧源とする。

Accepted Answer

正解: 3. 回路(3)
