第三種電気主任技術者2022下期

48

機械

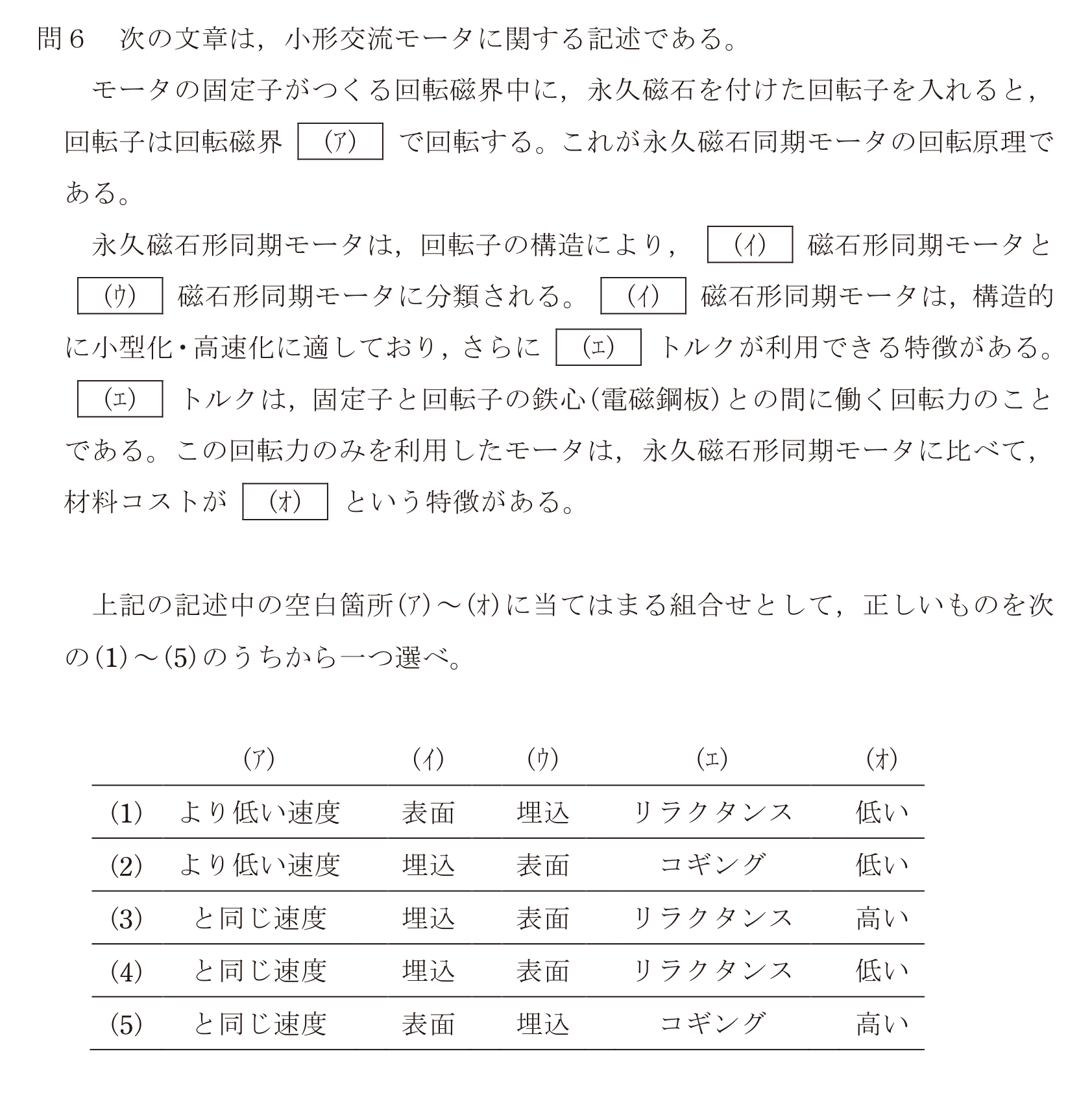

次の文章は,小形交流モータに関する記述である。 モータの固定子がつくる回転磁界中に,永久磁石を付けた回転子を入れると,回転子は回転磁界(ア)で回転する。これが永久磁石同期モータの回転原理である。 永久磁石形同期モータは,回転子の構造により,(イ)磁石形同期モータと(ウ)磁石形同期モータに分類される。(イ)磁石形同期モータは,構造的に小型化・高速化に適しており,さらに(エ)トルクが利用できる特徴がある。 (エ)トルクは,固定子と回転子の鉄心(電磁鋼板)との間に働く回転力のことである。この回転力のみを利用したモータは,永久磁石形同期モータに比べて,材料コストが(オ)という特徴がある。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問48の図
1
(ア)より低い速度 (イ)表面 (ウ)埋込 (エ)リラクタンス (オ)低い
2
(ア)より低い速度 (イ)埋込 (ウ)表面 (エ)コギング (オ)低い
3
(ア)と同じ速度 (イ)埋込 (ウ)表面 (エ)リラクタンス (オ)高い
4
(ア)と同じ速度 (イ)埋込 (ウ)表面 (エ)リラクタンス (オ)低い
正解
5
(ア)と同じ速度 (イ)表面 (ウ)埋込 (エ)コギング (オ)高い
