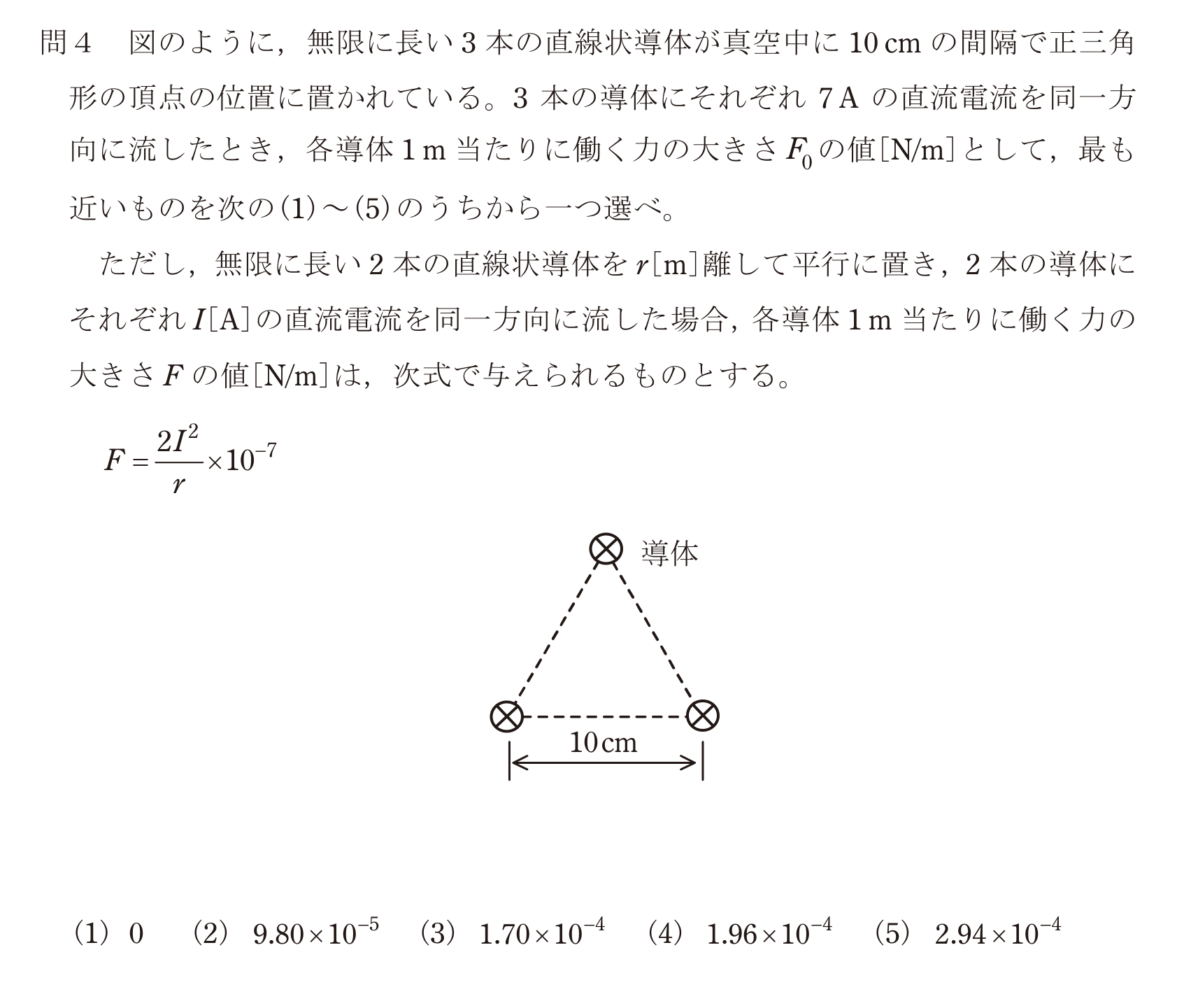

第三種電気主任技術者 2022年下期問4: 図のように，無限に長い3本の直線状導体が真空中に10cmの間隔で正三角形の頂点の位置に置かれている。3本の導体にそれぞれ7Aの直流電流を同一方向に流したとき，各導体1m当たりに働く力の大きさ $F_0$ の値[N/m]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，無限に長い2本の直線状導体を $r,[\mathrm{m}]$ 離して平行に置き，2本の導体にそれぞれ $I,[\mathrm{A}]$ の直流電流を同一方向に流した場合，各導体1m当たりに働く力の大きさ $F$ の値[N/m]は，次式で与えられるものとする。
$F=\dfrac{2I^2}{r} imes 10^{-7}$

Q: 第三種電気主任技術者 2022年下期 問4: 図のように，無限に長い3本の直線状導体が真空中に10cmの間隔で正三角形の頂点の位置に置かれている。3本の導体にそれぞれ7Aの直流電流を同一方向に流したとき，各導体1m当たりに働く力の大きさ $F_0$ の値[N/m]として，最も近いものを次の(1)～(5)のうちから一つ選べ。 ただし，無限に長い2本の直線状導体を $r,[\mathrm{m}]$ 離して平行に置き，2本の導体にそれぞれ $I,[\mathrm{A}]$ の直流電流を同一方向に流した場合，各導体1m当たりに働く力の大きさ $F$ の値[N/m]は，次式で与えられるものとする。 $F=\dfrac{2I^2}{r}\times 10^{-7}$

正解: 3. $1.70\times 10^{-4}$

Question

第三種電気主任技術者 2022年下期 問4: 図のように，無限に長い3本の直線状導体が真空中に10cmの間隔で正三角形の頂点の位置に置かれている。3本の導体にそれぞれ7Aの直流電流を同一方向に流したとき，各導体1m当たりに働く力の大きさ $F_0$ の値[N/m]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，無限に長い2本の直線状導体を $r,[\mathrm{m}]$ 離して平行に置き，2本の導体にそれぞれ $I,[\mathrm{A}]$ の直流電流を同一方向に流した場合，各導体1m当たりに働く力の大きさ $F$ の値[N/m]は，次式で与えられるものとする。
$F=\dfrac{2I^2}{r}	imes 10^{-7}$

Accepted Answer

正解: 3. $1.70	imes 10^{-4}$
